3dsmax多边形建模技巧系列--坐标系

arc

打算做一个3dsmax的多边形建模技巧分享视频系列，穿插一些操作的细节。基础的教程各大论坛都有，我再做就多余了。
视频板书在这里：

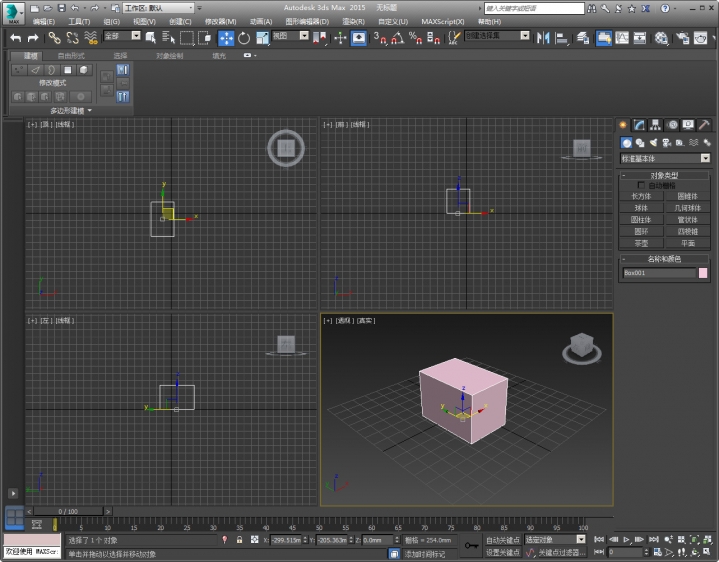

“视图”是系统默认的坐标系，它是“世界”和“屏幕”坐标系的混合体。使用“视图”时，所有正交视图（激活时）都使用“屏幕”坐标系。而透视图使用“世界”坐标系。


“屏幕” ：
这个坐标系将活动视图用作坐标系。X轴为水平方向，正向朝右；Y轴为垂直方向，正向朝下；Z轴为深度方向，正向指向用户。


世界坐标系始终固定


“父坐标”使用选定对象的父对象的局部坐标为坐标系。如果对象未链接至特定对象，则其为“世界”坐标系，其父坐标系与“世界”坐标系相同。


“局部”，对象的局部坐标系由创建时的轴点决定，局部坐标系随着物体变换而变换，也可以通过层次面板单独变换。
“仅影响轴”只能变换局部坐标，对象固定；“仅影响物体”变换对象，局部坐标固定；“仅影响层次”仅对旋转有效，对父对象旋转，仅影响子对象。“居中到对象”坐标系原点对齐物体中心，方向不变；“对齐到对象”坐标系方向与物体对齐，其原点不变；“对齐到世界”坐标系方向与世界坐标对齐。“重置轴”恢复到初始状态。“不影响子对象”对父对象变换不影响子对象。


“栅格”具有普通对象的属性，可以设置它的长度、宽度和间距、执行“创建”/“辅助对象”/“栅格”命令后就可以像创建其他物体那样在视图窗口中创建一个栅格对象，选择栅格右键单击，从弹出的菜单选择“激活栅格”；当用户选择“栅格”坐标系统后，创建的对象将使用“栅格”对象相同的坐标系统。


“工作”类似于可自定义的世界坐标，“编辑工作轴”可对轴变换操作；“使用工作轴”使用工作作为坐标系；“对齐到视图”工作坐标系Z轴始终朝向用户，X轴水平向右，Y轴垂直向上；“视图”将轴放置在点击位置，方向不变，“曲面”将轴放置对象曲面上，Z轴方向与其法线方向一致。


“拾取”选中的对象将使用场景中另一个对象的局部坐标系。




3dsmax坐标系详解.part1.rar (19 MB, 下载次数: 3, 售价: 2 共享银)

2016-6-9 11:40 上传

点击文件名下载附件

3dsmax坐标系详解.part2.rar (6.05 MB, 下载次数: 1, 售价: 2 共享银)

2016-6-9 11:41 上传

点击文件名下载附件

呵呵，教程就这么枯燥乏味哦，有什么错误遗漏，欢迎批评指正，共同学习，共同进步。

Packme

系列教程啊，期待后续啊，原创视频教程，精华鼓励`

冷月

看来做包装的用max的人还是有的呀。

arc

冷月 发表于 2016-6-13 10:37
看来做包装的用max的人还是有的呀。

嗯，用做产品效果的
