介绍一个用KeyShot给雅图盒子贴图的小技巧,可以一下子贴完所有面,免得一个个面去贴图。方法很简单,只不过写的啰嗦。
当然我知道现在做包装效果图是有很多途径的:包小盒,Blender,C4D,PS,犀牛结合keyshot·······

以这个小卡盒为例:

1.在雅图折叠好盒子。在三维模式下,选中盒子 右键-属性,选好所要的材质。

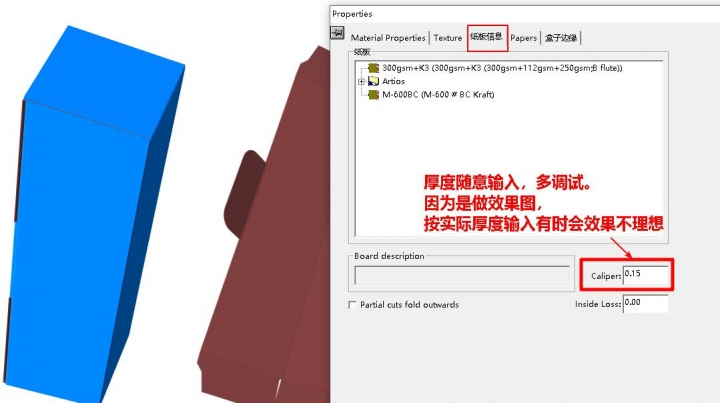

(选好材质后如果你感觉不协调,可以手动输入一个厚度。毕竟是效果图,可以跟实际有偏差,目的是接近现实但比现实好看。输入厚度后,模型放到keyshot就会看到纸张分为了3个部件:里面/厚度/外面)

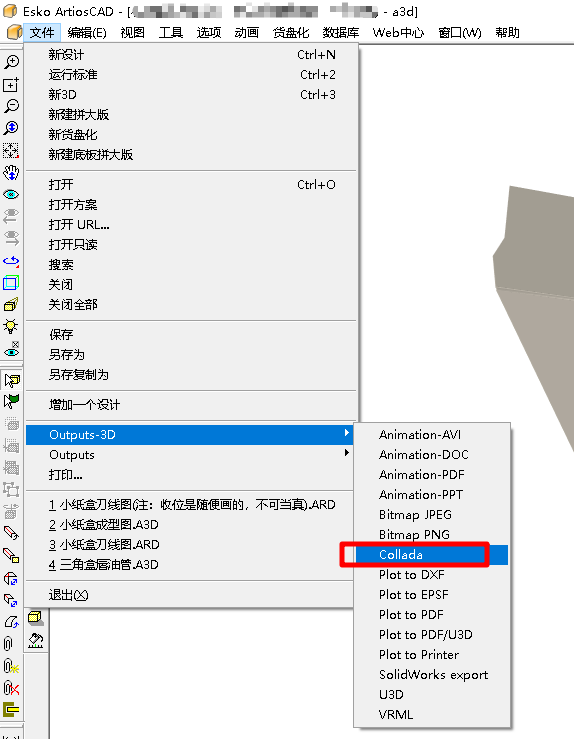

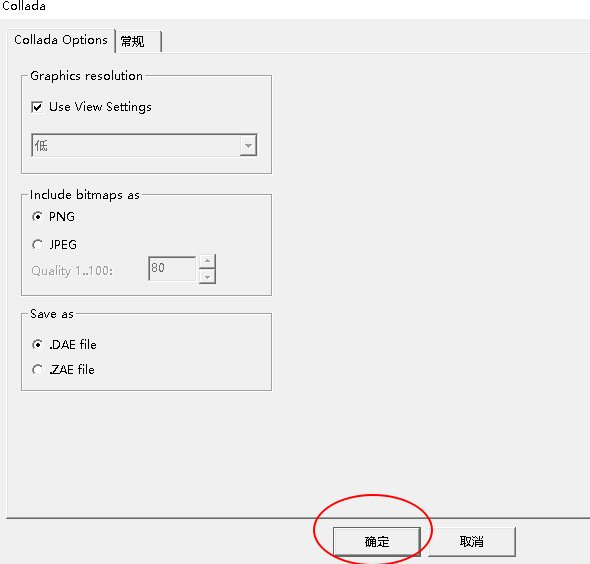

2.文件-导出,选择Collade,保存DAE格式到桌面。(本人雅图版本7.7

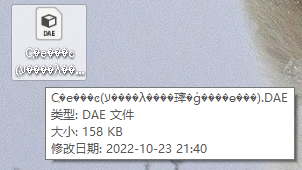

(注:1.若存其他路径,可能导不出。2.如果你选的是瓦楞材质,存桌面会多生成1个坑纹贴图,存其他路径可能不生成坑纹贴图; 有这贴图KeyShot打开才会显示瓦楞。3.导出到桌面后名字会乱码,不影响后续操作)。

sp221023_213939.png sp221023_214011.png sp221023_214110.png 瓦楞贴图.png

3.在Ai做贴图。
方法一:
把印刷内容用刀模的轮廓做剪切蒙版,然后导出图片。

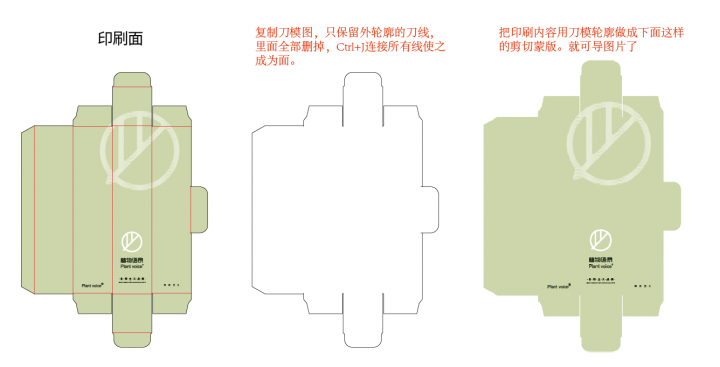

具体操作:
①复制刀模图,只保留外轮廓的刀线,里面全部删掉,Ctrl+J连接所有线使之成为面。
②Ctrl+3隐藏原本的刀模图,此举是避免刀线出现在印刷内容上。

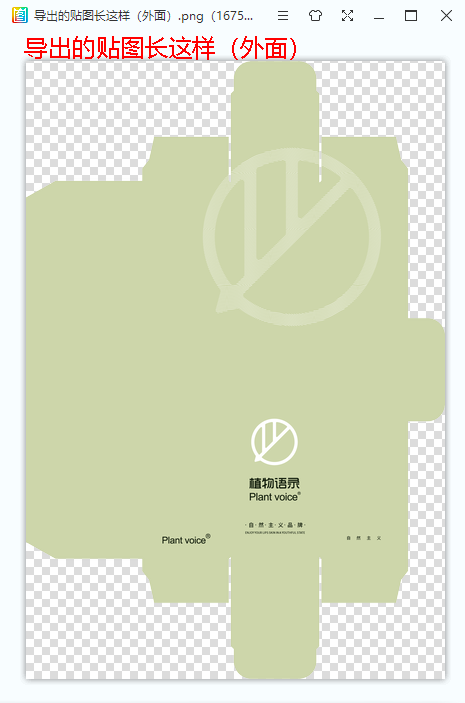

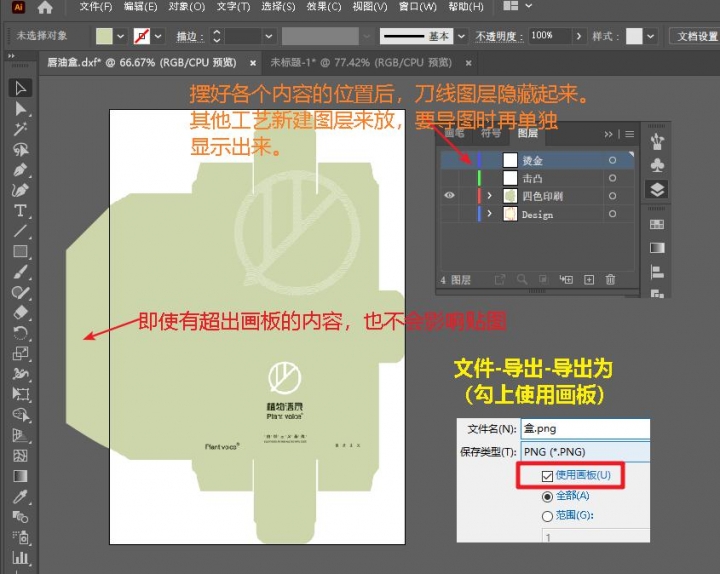

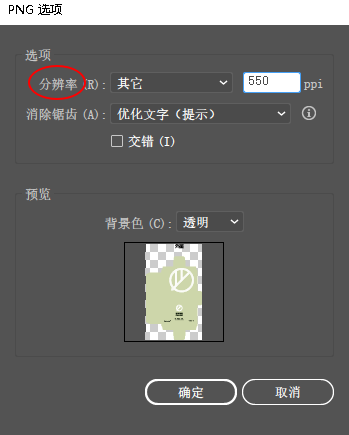

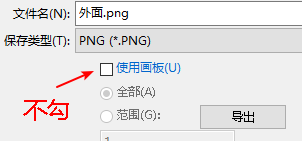

③把刚才的面放在最上面,全选,Ctrl+7建立剪切蒙版。其他内容删掉,不然会跟着一起导出。导出PNG时不要勾选“使用画板”,分辨率自定,导出的图应只留有印刷内容,刀线不显示 sp221029_212858.png sp221024_001922.png sp221024_002050.png sp221029_214354.png

方法二:

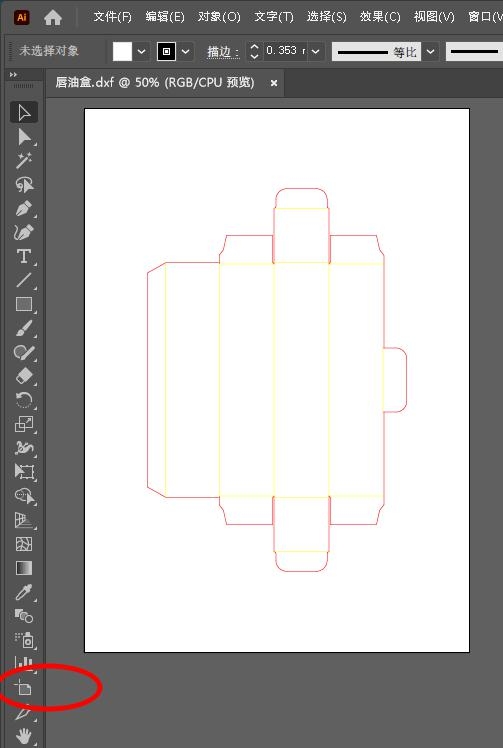

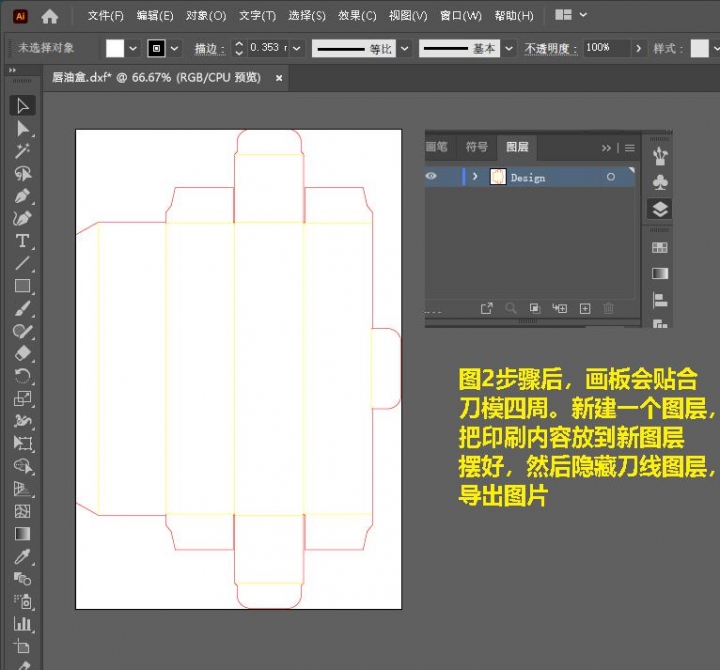

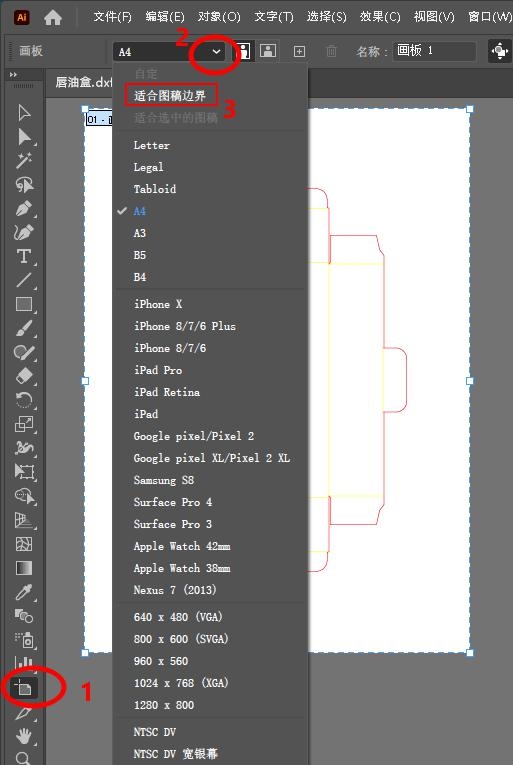

    方法2,注意,一定要用那个导出3D模型的2D图,否则导出的贴图对位不了模型。首先用AI打开结构图,(雅图格式的就先在雅图导出dxf,单位选MM,这样AI就能打开了),接下来按下面5个图操作即可

01.jpg 2.jpg 3.jpg 4.jpg
分辨率可以改大点,1000都行,看导出的图清晰度而定:

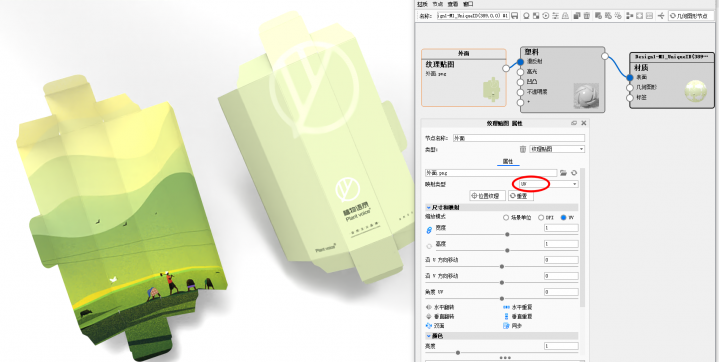

4.把导出的文件用KeyShot打开,贴图的“映射类型”选择UV,这样就能一下子贴完外面/里面了,不用每个面去贴。
(注:映射类型选择UV后如果贴图没有按预定贴好,就先选择其他类型(比如平面)然后再选择UV,贴图位置就会自动更正了)
如果要做击凸等,可以用步骤3的方法做个击凸版,也可把击凸内容单独导图片,再在keyshot挪位置。
