[已结案] 求这款缓冲纸卡刀模图

[复制链接]

签到天数: 64

该用户今日未签到

26

帖子

10

声望

293

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
329
发表于 2022-8-9 10:37:13 | 显示全部楼层 |阅读模式
10共享银

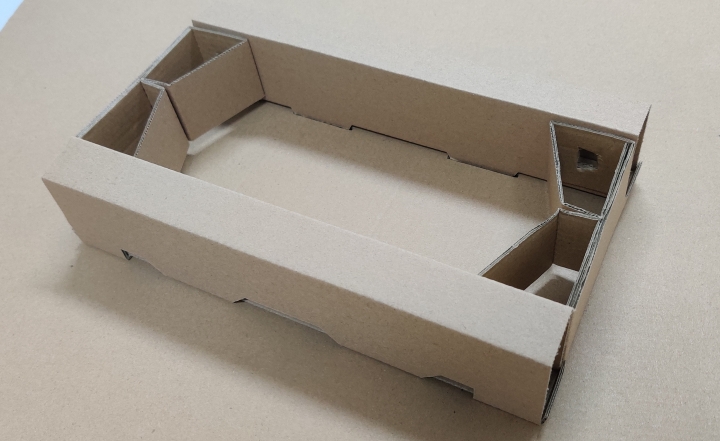

其他地方看见大神做的缓冲纸卡挺好的,求展开图。

最佳答案

查看完整内容

自己尝试画了一个,给大家瞧瞧
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 33

今日第11个签到

36

帖子

10

声望

85

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
224
发表于 2022-8-9 10:37:14 | 显示全部楼层

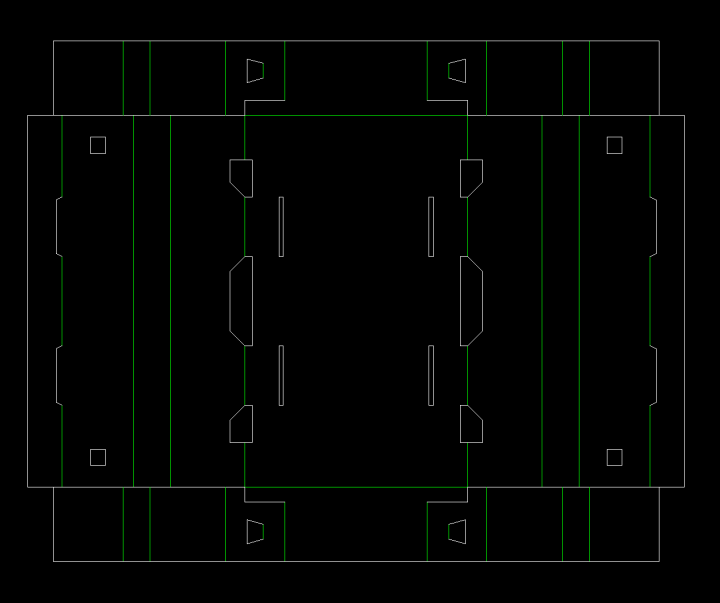

自己尝试画了一个,给大家瞧瞧

折叠纸盒.A3D

38 KB, 阅读权限: 1, 下载次数: 9, 下载积分: 迷币 -2

折叠纸盒.ARD

9 KB, 阅读权限: 1, 下载次数: 16, 下载积分: 迷币 -2

折叠纸盒.dwg

191.25 KB, 阅读权限: 1, 下载次数: 11, 下载积分: 迷币 -2

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 220

该用户今日未签到

21

帖子

10

声望

46

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1616
发表于 2022-8-10 13:41:14 | 显示全部楼层
楼主看下是不是这样,如果没问题,麻烦采纳一下答案~

缓冲纸卡.dwg

69.24 KB, 下载次数: 11, 下载积分: 迷币 -2

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 1

该用户今日未签到

13

帖子

10

声望

2

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
71
发表于 2022-8-10 14:40:35 | 显示全部楼层
787065228 发表于 2022-8-10 13:41
楼主看下是不是这样,如果没问题,麻烦采纳一下答案~

兄弟你这个跟图都不一样C:\Users\rr385724\Desktop
一条逆流而上的鱼

签到天数: 1

该用户今日未签到

13

帖子

10

声望

2

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
71
发表于 2022-8-10 14:42:34 | 显示全部楼层

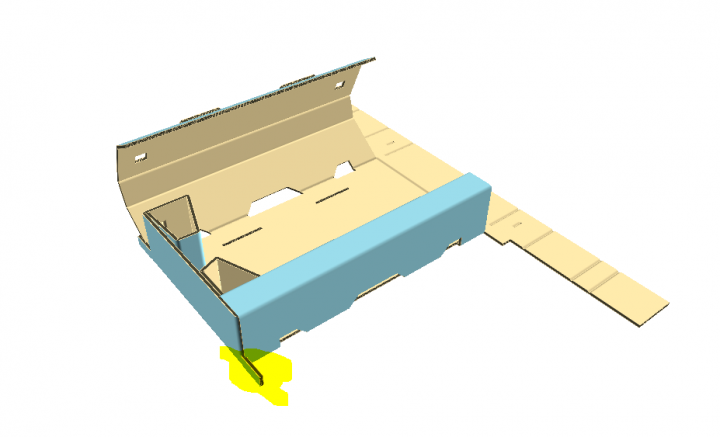

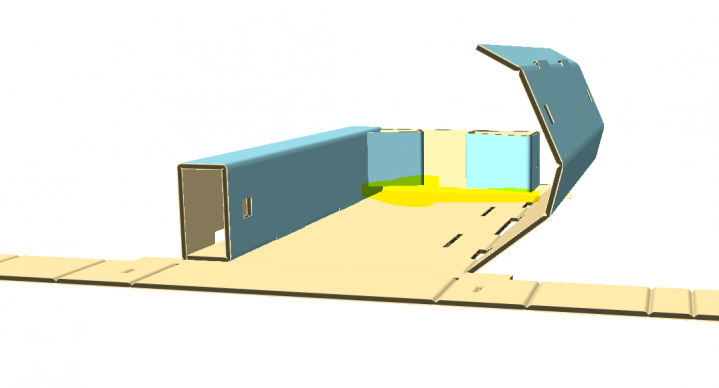

一楼的兄弟我用你的刀线成型的,你看一下
一条逆流而上的鱼

签到天数: 33

今日第11个签到

36

帖子

10

声望

85

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
224
发表于 2022-8-10 16:27:02 | 显示全部楼层
这个素材不错,可以尝试自己画一下
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 220

该用户今日未签到

21

帖子

10

声望

46

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1616
发表于 2022-8-10 16:44:54 | 显示全部楼层

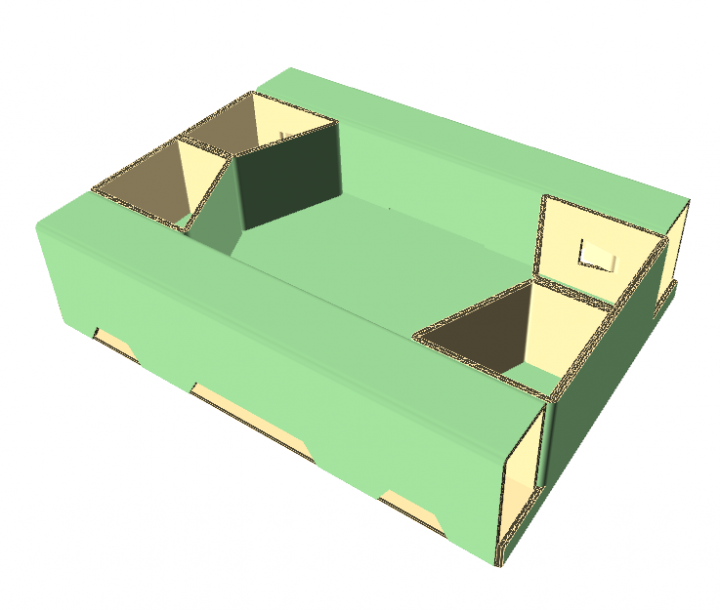

感谢3楼兄弟的雅图纠正,我没有雅图,所以只能看着实物图画一下,重新更正了一份上来

缓冲纸卡(更正).dwg

67.43 KB, 下载次数: 13, 下载积分: 迷币 -2

评分

参与人数 1共享银 +2 收起 理由
小昆虫 + 2 感谢老铁支持!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 220

该用户今日未签到

21

帖子

10

声望

46

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1616
发表于 2022-8-10 17:22:09 | 显示全部楼层

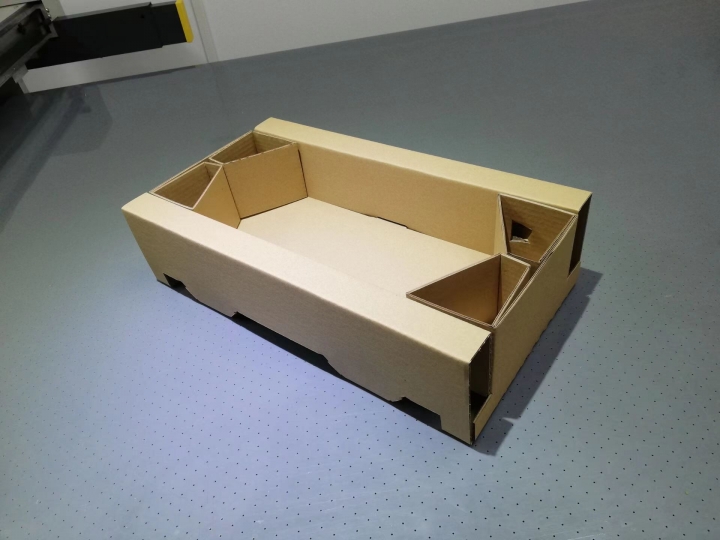

抽空按照更正后的刀模裁了一个样品
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 418

该用户今日未签到

95

帖子

10

声望

52

共享银

包装右庶长

Rank: 50Rank: 50

积分
3736
发表于 2022-8-11 09:27:12 | 显示全部楼层
787065228 发表于 2022-8-10 17:22
抽空按照更正后的刀模裁了一个样品

原图内腔上下各两块倾斜板到底板应该是没空隙的
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 220

该用户今日未签到

21

帖子

10

声望

46

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1616
发表于 2022-8-11 10:32:41 | 显示全部楼层
天真 发表于 2022-8-11 09:27
原图内腔上下各两块倾斜板到底板应该是没空隙的

粗心了,不过这个改起来简单,在原有的刀模上把空隙填上就行
