[已结案] studio visualizer 12如何制作透明开窗盒胶片效果

实名认证

签到天数: 4 天

该用户今日未签到

71 回帖	10 声望	254 共享银

包装官大夫

Rank: 20

积分: 478

发消息

发表于 2015-12-9 11:09:15 | 显示全部楼层 |阅读模式

10共享银

本帖最后由 aijunjpc 于 2015-12-9 11:11 编辑

studio visualizer 12中如何制作透明开窗盒胶片效果，求助大神赐教


开窗胶片盒.rar

1.64 MB, 下载次数: 64

最佳答案

查看完整内容

选我为标准答案吧，实际是你解决了问题~悬赏银加给你

评分

参与人数 1	共享银 +18	收起理由
Packme	+ 18	10两返还，8两奖励~教程写的棒~

查看全部评分

版权声明

1、转载或引用本网站内容须注明原网址，并标明本网站网址(https://www.packme.cn)。

2、转载或引用本网站中的署名文章，请取得原作者授权同意。

3、对于不当转载或引用本网站内容而引起的民事纷争、行政处理或其他损失，本网站不承担责任。

4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。

本文地址: https://www.packme.cn/thread-3026-1-1.html

相关帖子

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 4 天

该用户今日未签到

71 回帖	10 声望	254 共享银

包装官大夫

Rank: 20

积分: 478

发消息

楼主| 发表于 2015-12-10 12:01:51 | 显示全部楼层

1. 首先在ArtiosCAD中画结构线时不要画开窗部份

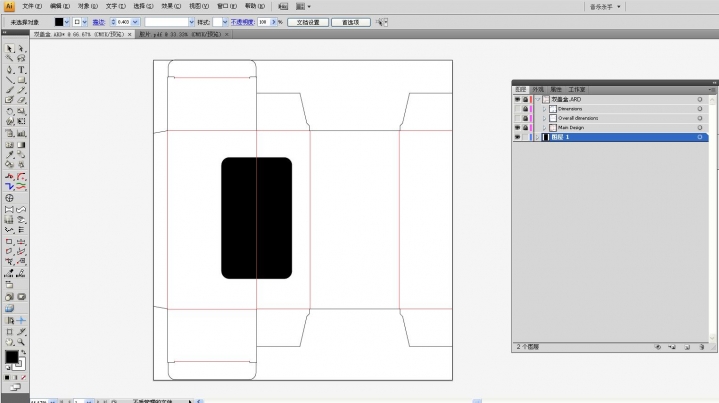

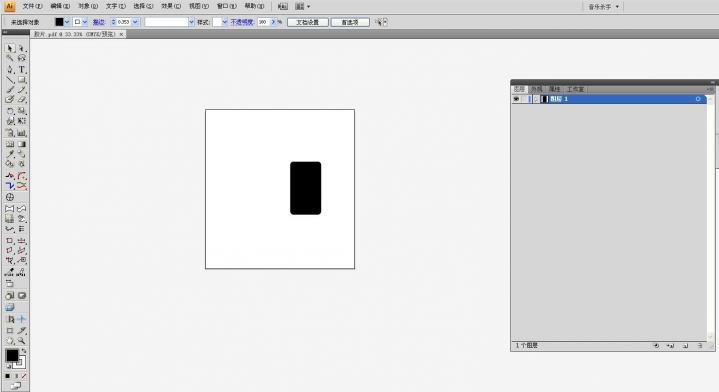

2.用AI打开结构刀模图纸，制作一个黑色的开窗部分并将结构线图层删除，需要注意的是对应刀线位置，将文档另存为PDF文档作为美术作品使用

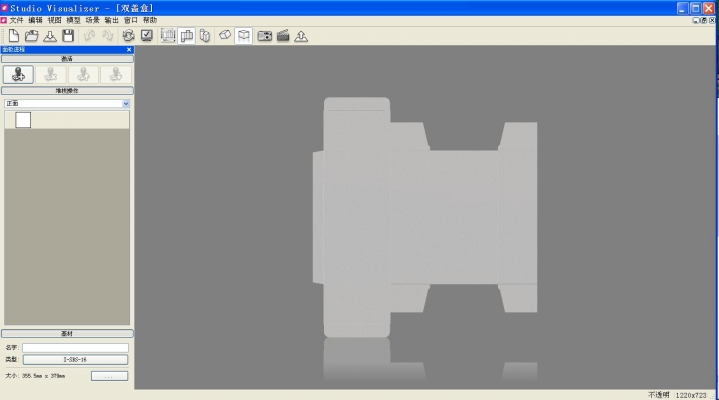

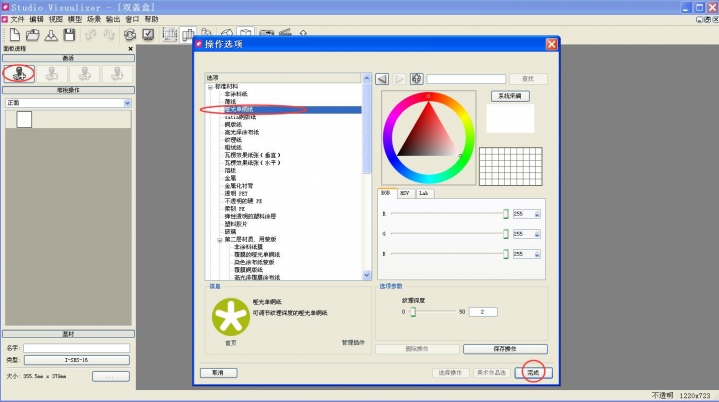

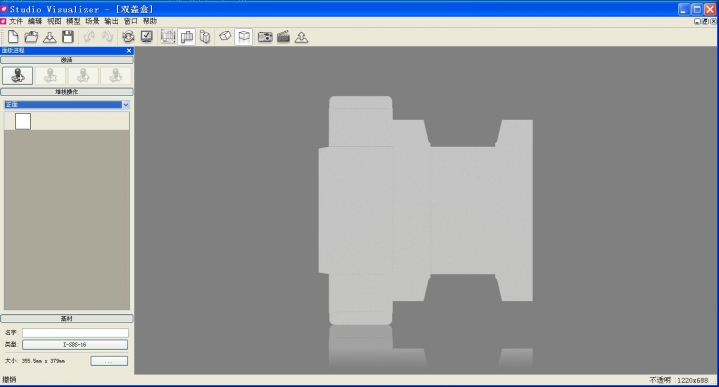

3.用Studio Visualizer打开结构刀模图，点插入操作-标准材料-哑光单铜纸-完成

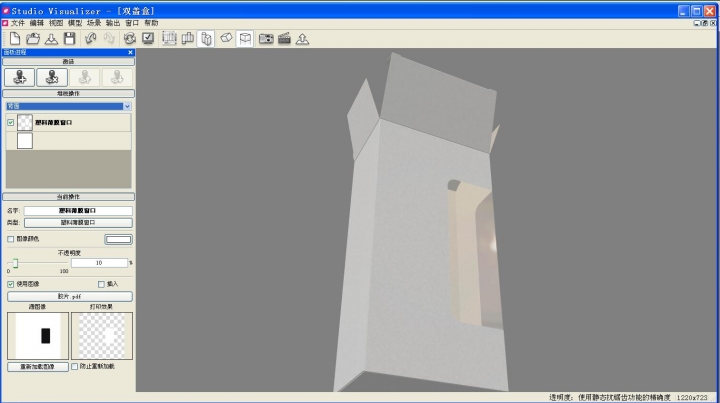

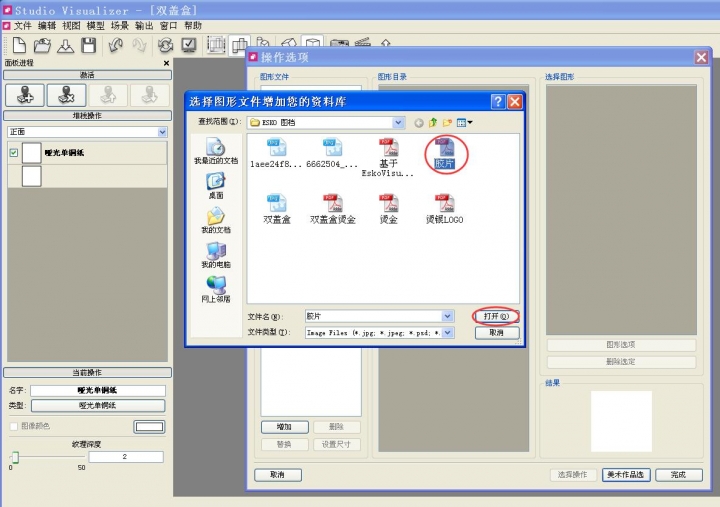

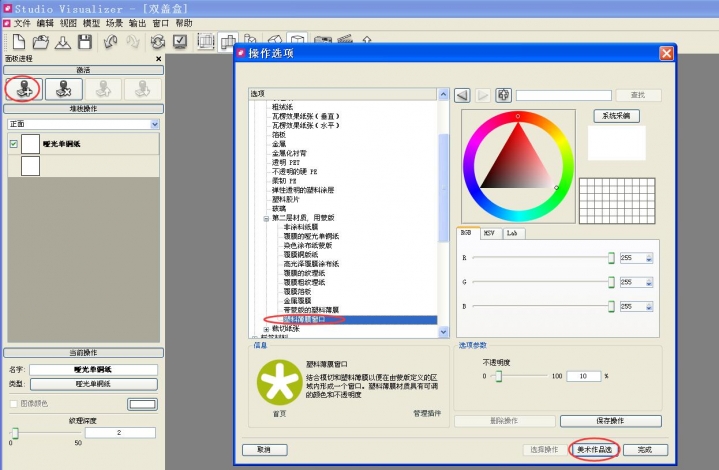

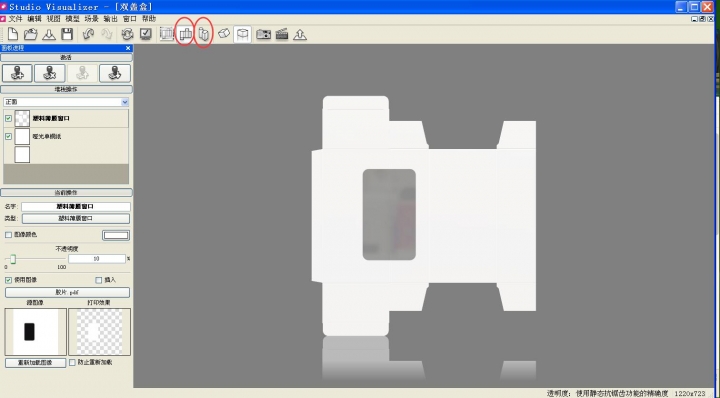

4.再插入操作，选标准材料--第二层材质，用蒙版-塑料薄膜窗口-美术作品-选择做好的PDF窗口图档-打开-点完成

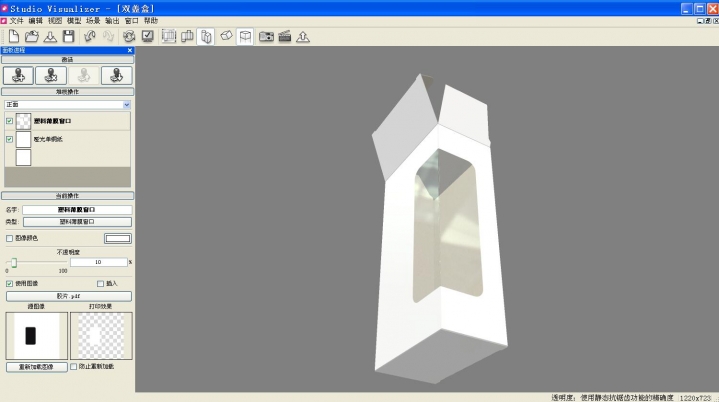

窗口贴胶自效果就做出来了









点评

支持！: 5.0

支持！: 5
很仔细，多谢朋友分享发表于 2016-6-17 08:51

评分

参与人数 2	共享银 +4	迷币 +10	收起理由
no543216789	+ 2
默凡木木	+ 2	+ 10	赞一个!很喜欢

查看全部评分

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 2215 天

该用户今日未签到

4038 回帖	12 声望	1062 共享银

Rank: 72

积分: 24130

发消息

发表于 2015-12-9 11:09:16 | 显示全部楼层

aijunjpc 发表于 2015-12-10 12:01
1. 首先在ArtiosCAD中画结构线时不要画开窗部份
2.用AI打开结构刀模图纸，制作一个黑色的开窗部分并将结构 ...

选我为标准答案吧，实际是你解决了问题~悬赏银加给你

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 52 天

该用户今日未签到

89 回帖	11 声望	121 共享银

Rank: 58

积分: 5147

发消息

发表于 2015-12-9 15:24:45 | 显示全部楼层

把结构也发上来

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 552 天

今日第14个签到

100 回帖	10 声望	462 共享银

包装右庶长

Rank: 50

积分: 3495

发消息

发表于 2015-12-9 15:27:33 | 显示全部楼层

应该是不错的结构设计

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 4 天

该用户今日未签到

71 回帖	10 声望	254 共享银

包装官大夫

Rank: 20

积分: 478

发消息

楼主| 发表于 2015-12-9 16:33:04 | 显示全部楼层

我把结构文件也发上来了

27 KB, 下载次数: 18

点评

支持！: 5.0

支持！: 5
谢谢你的结构文件发表于 2016-6-17 08:51

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 4 天

该用户今日未签到

71 回帖	10 声望	254 共享银

包装官大夫

Rank: 20

积分: 478

发消息

楼主| 发表于 2015-12-9 16:34:26 | 显示全部楼层

我把结构文件发给你

27 KB, 下载次数: 6

包装迷，www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

回复

实名认证

签到天数: 5 天

该用户今日未签到

826 回帖	11 声望	405 共享银

Rank: 72

积分: 7438

发消息

发表于 2015-12-18 17:41:08 | 显示全部楼层

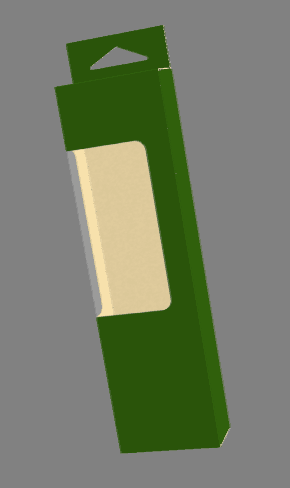

也做了一个，希望有更多类似教程，更漂亮更精致的，好玩
