[ArtiosCAD] 雅图CAD自建盒型库原理 免费分享

[复制链接]

签到天数: 57

该用户今日未签到

29

回帖

12

声望

15

共享银

VIP会员

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
661
发表于 2024-7-25 21:38:09 | 显示全部楼层 |阅读模式
录了个视频,将就着看吧,不要银子!

雅图CAD自建盒型库参数化的最关键两个函数原理分解!
以及数据的导入方法,盒型的建立过程!
两种方法建立:
      1-每一步画图都用代码替代,然后系统会提示你新建代码变量!这种比较简单!也比较好上手!
比如画长度用L替代,这时系统会弹出你没有这个变量,你要新建一个吗?输入数值,确定,那这个L代码就成功录入系统了!
以此类推,W,H,T代码你自己命明,但最好把说明带上备注,不然后面你这代码是什么都不记得了!
缺点:每生成一个代码,都要新建一次!优点:对于不理解函数的人,比较友好,建立过程也比较简单,画图过程就是建立代码的过程!
      2-在盒型制作库中,把代码提前录入!然后把代码录入数值方便画图!代码录入成功后,就可以用代码直接画图了!

其实两种方法都是要按步骤画图,用代码替代数据来画图!

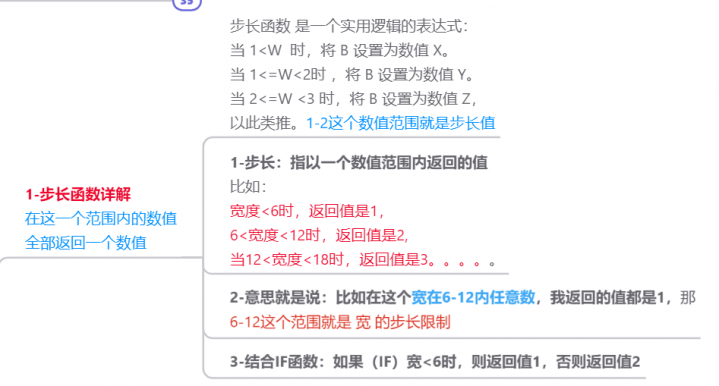

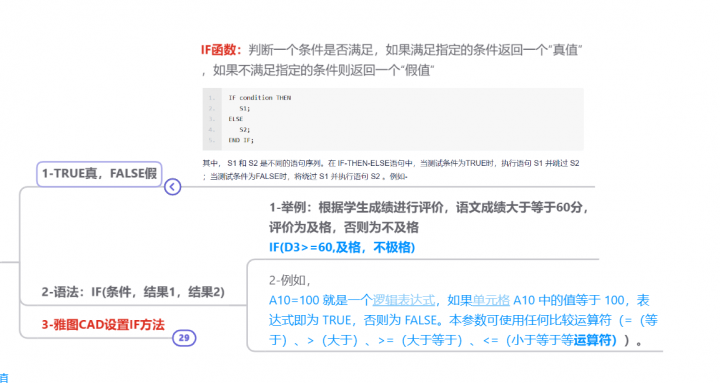

注意!注意,注意:重点还是函数的运用!IF(如果)函数,和步长函数,看官方软件说明书加百度,真是费劲才理解设置步骤!
         视频长达半小时,讲原理,还有软件设置的关联,验证,请耐心看!可能看完也是云里雾里的!
因为函数逻辑比较强,看得一脸懵也是正常的!

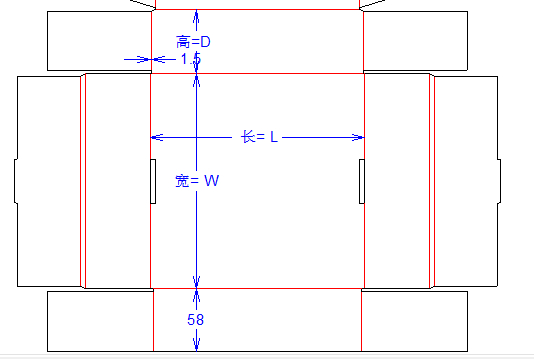

这还是最简单设置0201的方法,那种设置槽口,插口,斜线,等等的才是复杂!
如果是一步步画建立的容易有BUG,最好是每一步都能用函数或关系式解决!
        想简单生成个图形没变化的,可以用方法(1)!意思就是说这个图库我就生成一种固定的盒子,就输入长宽高就行了,不能更改数据的!
这种是最简单的!
且看且珍惜吧!有点难啊,不过这对于盒子的理解也能更上一层![media=x,500,375]链接:https://pan.baidu.com/s/15g9l4PbzJliyQfchFutUUw?pwd=6666[/media][url=链接:https://pan.baidu.com/s/15g9l4PbzJliyQfchFutUUw?pwd=6666]视频地址[/url]

评分

参与人数 1共享银 +5 迷币 +20 收起 理由
小彭友 + 5 + 20 老铁,666!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

5位会员因此贴向贴主表示感谢!

该用户从未签到

4

回帖

10

声望

654

共享银

VIP会员

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
506
发表于 2024-9-16 07:52:01 | 显示全部楼层
感恩分享
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 2343

今日第30个签到

4141

回帖

12

声望

1173

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
25252
发表于 2024-8-7 13:20:58 | 显示全部楼层
这个可以的
