[纸/瓦楞结构] 大神们,折叠纸盒CAD画图的问题,谢谢了

[复制链接]

签到天数: 1

该用户今日未签到

1

回帖

10

声望

2

共享银

包装上造

Rank: 2Rank: 2

积分
14
发表于 2021-7-22 10:38:33 | 显示全部楼层 |阅读模式

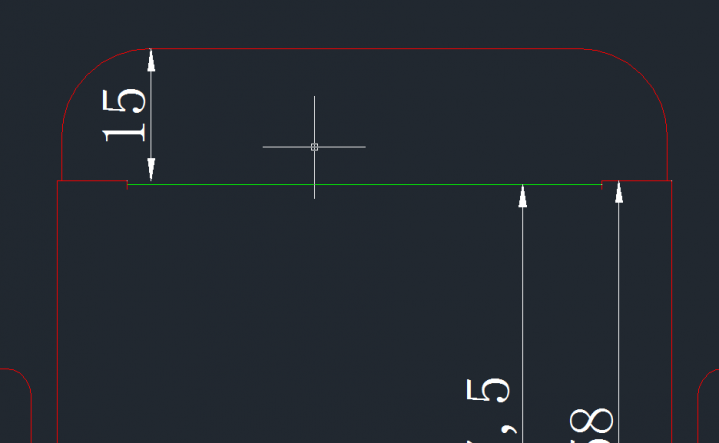

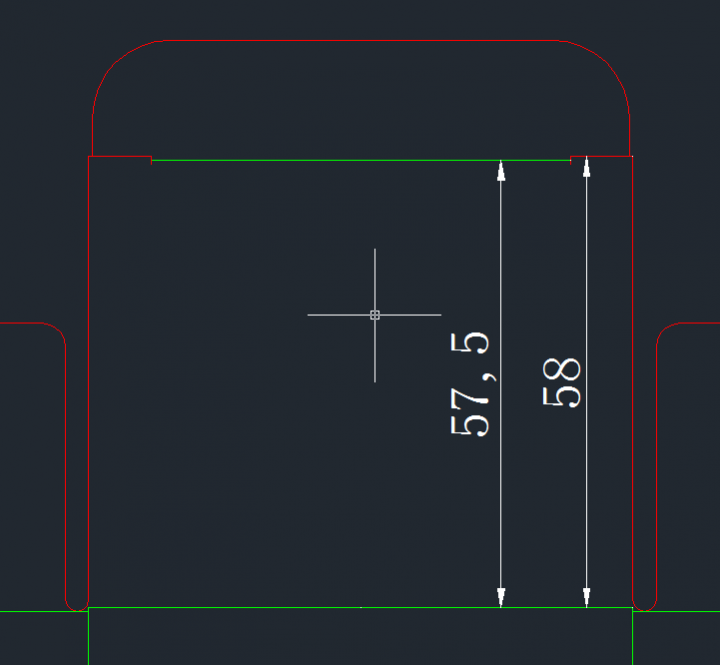

如图如图,就是这类型的彩盒。顶盖绿色线这条线,到下面的距离57.5mm  是不是比彩盒宽58mm  ,一般来说都是小0.5mm的啊??还有就是插舌的长度一般都是画15mm吗??谢谢各位大佬,谢谢经验分享,谢谢
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

89

回帖

10

声望

29

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1789
QQ
发表于 2021-8-5 08:24:49 | 显示全部楼层
仅供楼主参考

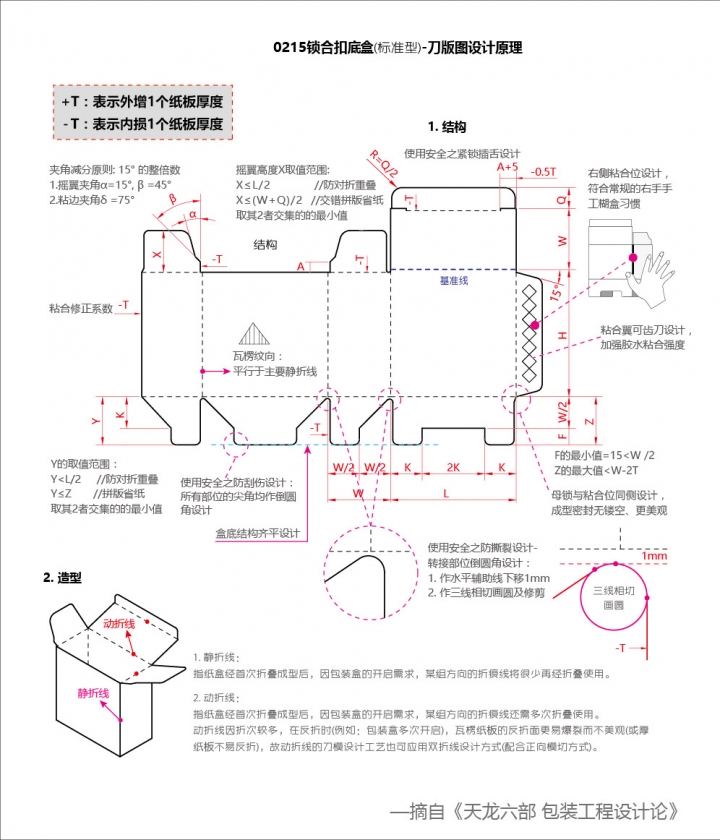

风之琴铃原创著作:《天龙六部》包装工程设计论

1位会员因此贴向贴主表示感谢!

签到天数: 761

该用户今日未签到

135

回帖

10

声望

81

共享银

包装中更

Rank: 66Rank: 66Rank: 66Rank: 66Rank: 66Rank: 66

积分
5942
发表于 2021-7-22 14:36:21 | 显示全部楼层
根据你的纸张厚度来决定的
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 2244

今日第6个签到

150

回帖

10

声望

3578

共享银

版主

Rank: 50Rank: 50

积分
21670
QQ
发表于 2021-7-22 22:01:10 | 显示全部楼层
收位多少跟你用多厚的纸有关。附件2份供你参考,当然论坛也会有其他略有不同的收位。平常留意生活不同厚度、尺寸的盒子,会发现插舌长度都有点不同的。

扣底盒画法.pdf

404.63 KB, 下载次数: 64, 下载积分: 迷币 -2

对插盒 (详解收位方式).pdf

328.22 KB, 下载次数: 59, 下载积分: 迷币 -2

评分

参与人数 1共享银 +2 迷币 +5 收起 理由
Packme + 2 + 5 骚年,我看好你!

查看全部评分

欢迎访问本人小红书主页https://www.xiaohongshu.com/user/profile/5dd543a70000000001002fcc

签到天数: 2192

今日第29个签到

4034

回帖

12

声望

1007

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
23951
发表于 2021-7-23 09:25:40 | 显示全部楼层
小彭友 发表于 2021-7-22 22:01
收位多少跟你用多厚的纸有关。附件2份供你参考,当然论坛也会有其他略有不同的收位。平常留意生活不同厚度 ...

这个资料挺好的
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

5

回帖

10

声望

4

共享银

包装簪枭

Rank: 4Rank: 4Rank: 4Rank: 4

积分
48
发表于 2021-8-2 14:03:43 | 显示全部楼层
E楞的大概这样即可
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 1

该用户今日未签到

49

回帖

10

声望

65

共享银

包装大夫

Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14

积分
139
发表于 2021-8-12 20:57:45 | 显示全部楼层
二楼大神,可以分享天龙六部吗?谢谢
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

89

回帖

10

声望

29

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1789
QQ
发表于 2021-8-13 17:20:59 | 显示全部楼层
jack 发表于 2021-8-12 20:57
二楼大神,可以分享天龙六部吗?谢谢

《天龙六部》有完整版出售,可找论坛的站长
风之琴铃原创著作:《天龙六部》包装工程设计论
