[其他软件] Solidworks simulation 有限元分析培训

[复制链接]

签到天数: 141

该用户今日未签到

12

帖子

10

声望

13

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1086
发表于 6 天前 | 显示全部楼层 |阅读模式
发一个Solidworks simulation的培训,需要的自取

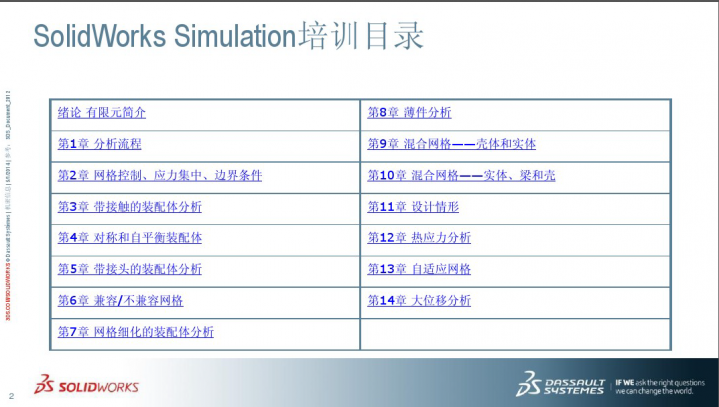

SolidWorksSimulation有限元分析培训教程.pdf

19.88 MB, 下载次数: 0, 下载积分: 迷币 -2

售价: 3 共享银  [记录]  [购买]

评分

参与人数 2共享银 +15 迷币 +10 收起 理由
sheenblue + 10 骚年,我看好你!
samli + 5 + 10 老铁,666!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

2位会员因此贴向贴主表示感谢!

签到天数: 499

该用户今日未签到

238

帖子

10

声望

436

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2785
发表于 3 天前 | 显示全部楼层
其实模拟分析在家电行业特别是大家电行业的EPS缓冲材料结构设计上用的很多,另外一些贵重产品的包装设计,都是需要先模拟优化设计。如果涉及货柜运输,还需要配合物流公司搜集到的运输过程中发生的冲击的数据来确定包装设计符合实际运输安全要求。

振动模拟我补充一下,共振最大的危害不是擦花产品,而是导致产品结构破坏(就类似声音音振破玻璃一样),一般通过正弦扫频测试找出共振频率,然后或者改变产品结构或者改变包装结构以保证这个共振频率不出现在正常运输振动范围内(一般2-200Hz)就好。有时候如果共振频率不在正常运输振动频率范围内,就会找产生最大偏移的那个频率做定频振动以检验产品的可靠性。这些内容找包装测试的专家来说应该会比我说的更专业
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

1位会员因此贴向贴主表示感谢!

签到天数: 1401

该用户今日未签到

4714

帖子

13

声望

1029

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
17678
发表于 4 天前 | 显示全部楼层
这个很少见哦
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 411

该用户今日未签到

393

帖子

10

声望

75

共享银

包装右庶长

Rank: 50Rank: 50

积分
3800
QQ
发表于 3 天前 | 显示全部楼层
这个是干嘛的
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 141

该用户今日未签到

12

帖子

10

声望

13

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1086
 楼主| 发表于 3 天前 | 显示全部楼层
统一回复一下,这个东西有什么用,simulation是solidworks的一个插件,用于有限元分析,在包装上很少用,主要用在机械上,其实是因为做包装的人很少接触这个东西,虽然我所学的专业也是包装工程,但是隶属机电学院,所以和机械相关性也很高。
借助这个插件可以用线性与非线性静压力,振动或模态分析,跌落仿真,来模拟实际包装测试中的压、振、跌,一般在开发阶段,只要参数设置正确,就可以大致模拟出来,为后面的包装做优化和改善。
举个例子,公司想开发一款PET装洗手液的瓶子,在开模之前(开发阶段)拿到瓶子的模型,根据容量和瓶毛重确定确定装箱入数,加上纸箱毛重,确定整体的装箱重量,然后利用simulation进行静压分析,计算瓶子的最大竖直承压荷载,利用沃福公式和凯里卡特公式推算纸箱空箱最低荷载,从而挑选出成本最低且满足压箱要求的纸箱。
然后进行振动和模态模拟,结合固有频率与阵态进行分析,看是否会引起共振,如果引起共振,产品很大几率擦花和破损,但是反之不成立,也就是就算不共振也不能保证产品一定不擦花,是一个充分不必要条件,这是振动分析的缺陷。
最后进行跌落模拟,看看是否需要加入缓冲纸卡或衬垫进行卸力,分析最大变形位置的应力应变及合位移还有安全系数,与许用应力,材料屈服强度和最低安全系数进行比对,就可以得出是否能够通过跌落测试。
实际上操作难度会比语言描述稍微困难一些,但是我自己在几个项目上试验了一下,证明了目前方向的可行性,所以发上来和大家共享一下
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 411

该用户今日未签到

393

帖子

10

声望

75

共享银

包装右庶长

Rank: 50Rank: 50

积分
3800
QQ
发表于 前天 08:25 | 显示全部楼层
估计是学不会了
