请教一下各位纸箱设计图纸相关

kimiyf · 发表于 2020-4-25 10:21:14

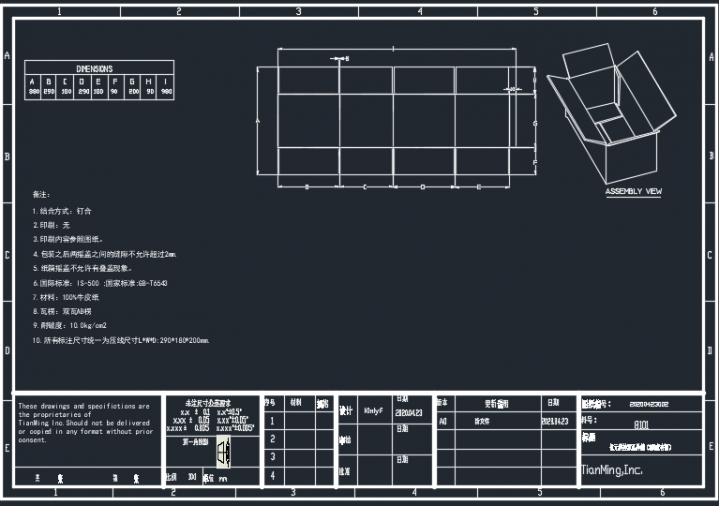

我是一家纸箱三级小厂，之前都是一直客户发图纸过来然后根据图纸来生产，现在黑心老板需要让我来做一堆0201纸箱图纸，可是我对CAD AI CORELDRAW什么的都是八窍通了一窍想实现图纸设计出图应该用哪个软件比较适合然后有没有哪位大神肯不吝赐教怎么才能根据产品尺寸来做出展示图？

小彭友 · 发表于 2020-4-25 12:02:56

这样？

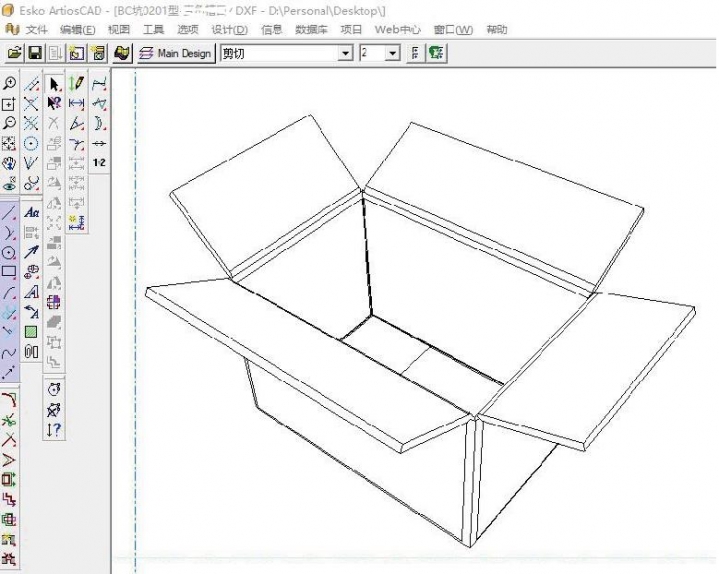

1.在雅图CAD画好结构图，然后转成三维

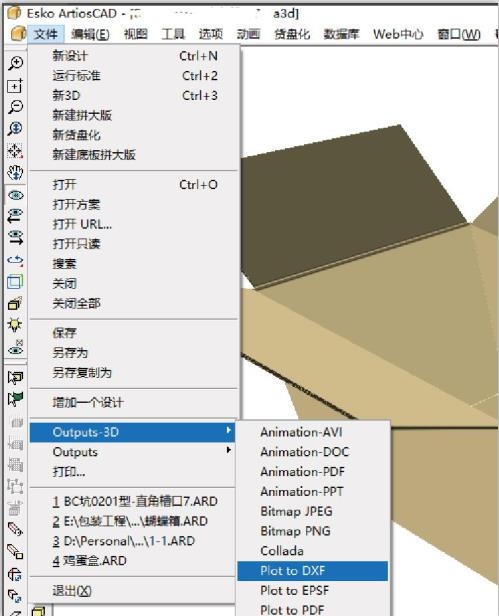

2.导出DXF格式

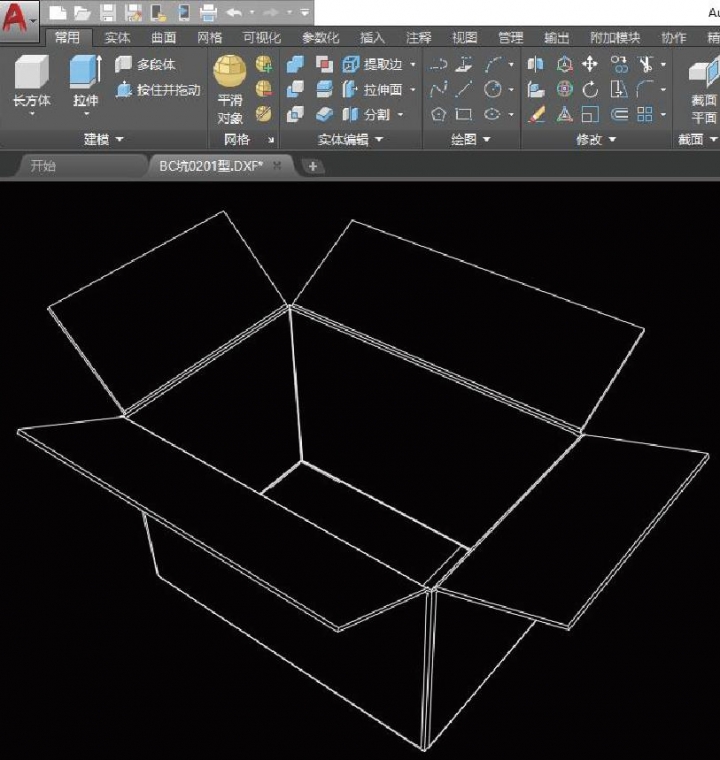

3.用雅图打开DXF，或用AutoCAD打开

kimiyf · 发表于 2020-4-25 13:24:54

小彭友发表于 2020-4-25 12:02
这样？
1.在雅图CAD画好结构图，然后转成三维
2.导出DXF格式

万分感谢这个技巧实用！

Packme · 发表于 2020-4-25 13:45:49

kimiyf 发表于 2020-4-25 13:24
万分感谢这个技巧实用！

平时画平面图也可以用雅图的~

kimiyf · 发表于 2020-4-25 13:56:18

小彭友发表于 2020-4-25 12:02
这样？
1.在雅图CAD画好结构图，然后转成三维
2.导出DXF格式

请问有没有雅图的教程啊我现在只会输入长宽高成一个平面转化成3D也折叠不成你图片里的模样

kimiyf · 发表于 2020-4-25 13:58:58

Packme 发表于 2020-4-25 13:45
平时画平面图也可以用雅图的~

雅图是不是类似AutoCAD的包装专用版软件?

小彭友 · 发表于 2020-4-25 14:35:15

本帖最后由小彭友于 2020-4-25 14:40 编辑

kimiyf 发表于 2020-4-25 13:56
请问有没有雅图的教程啊我现在只会输入长宽高成一个平面转化成3D也折叠不成你图片里的模样 ...

有。看论坛上你的个人面板，有个消息栏看到没。自学网有，也可以在论坛搜索栏搜。
用折叠工具把摇盖折到好看的位置，再用视图工具（那个眼睛）转个合适角度，就可以了

fcxcyn · 发表于 2020-4-26 09:10:56

autocad加插件也可以实现小白变大神模式，就是没有雅图的转3D功能那么好用~

Eric1982 · 发表于 2020-5-17 19:02:45

客户通常只会给你一个内尺寸和纸板强度要求

你要做的刀模图，即使是0201这样简单的箱型，也要十分小心，虽然教材、公式多得是，但还是要根据材质和工厂的设备、工厂经验取值

不然，你做出来很可能尺寸就达不到客户的要求
