[塑料软包装材料] CAD画的吸塑示意图

[复制链接]

签到天数: 274

该用户今日未签到

345

帖子

10

声望

62

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2014
发表于 2019-3-27 09:24:55 | 显示全部楼层 |阅读模式

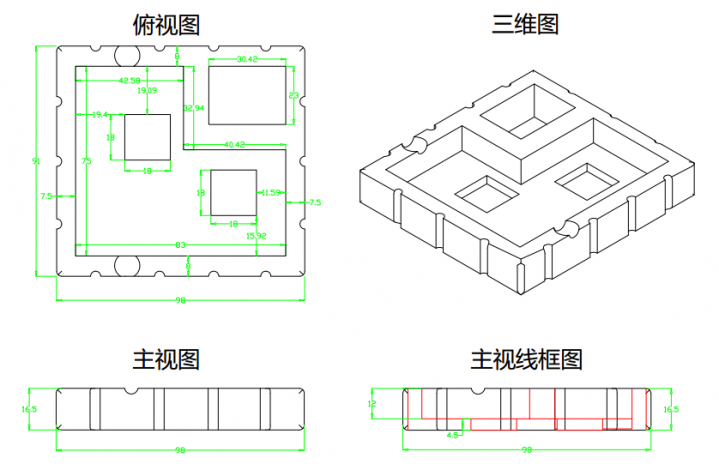

上一款本人最近用CAD画的吸塑示意图,大致给供应商查看,结合实物打样,示意图没有体现拔模斜度,欢迎大家提意见,不断改善和优化


吸塑示意图.dwg

97.44 KB, 下载次数: 0, 下载积分: 迷币 -1

售价: 2 共享银  [记录]  [购买]

评分

参与人数 2共享银 +7 迷币 +20 收起 理由
fantyzzb + 2 骚年,我看好你!
Packme + 5 + 20 老铁,666!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 328

该用户今日未签到

209

帖子

10

声望

696

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1888

包装技术大拿

发表于 2019-3-27 10:24:31 | 显示全部楼层
我又来提意见了

毕竟不是3D软件画的,很多细节没体现出来,包括你所说的拔模角度。

但有一个很基础的问题就是你的尺寸标注很多地方过定义了。要注意所有尺寸标注都是有公差的,标注的多不一定是好的。而且吸塑的精度也没达到 .XX这么高吧,也没必要要求的这么高吧

要赞一个的是你的3D图比上次发的有明显的提高
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

1位会员因此贴向贴主表示感谢!

签到天数: 981

该用户今日未签到

4502

帖子

13

声望

1739

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
14092
发表于 2019-3-27 09:57:43 | 显示全部楼层
可以的,绘图不错!
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 221

该用户今日未签到

128

帖子

10

声望

21

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1249
发表于 2019-3-27 10:51:07 | 显示全部楼层
如果要画3D图用什么较件比较简单???
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 274

该用户今日未签到

345

帖子

10

声望

62

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2014
 楼主| 发表于 2019-3-27 13:39:16 | 显示全部楼层
samli 发表于 2019-3-27 10:24
我又来提意见了

毕竟不是3D软件画的,很多细节没体现出来,包括你所说的拔模角度。

谢谢你的意见,每次都对我有很多帮助;

标注这一块没有过多注意,因为产品比较方正,我画时也有放大一点余量;

精度没有要求那么高,标注没有改成个位数,后续知道了,会继续加油改善,谢谢。
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 274

该用户今日未签到

345

帖子

10

声望

62

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2014
 楼主| 发表于 2019-3-27 13:40:38 | 显示全部楼层
加甩底毛王 发表于 2019-3-27 10:51
如果要画3D图用什么较件比较简单???

3D软件很多,我会的也少,听听大家意见吧
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 210

该用户今日未签到

169

帖子

10

声望

708

共享银

实习版主

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
1496
发表于 2019-3-27 13:48:03 | 显示全部楼层
画吸塑的话我建议用solid world,我们现在也是用这个来呈现3D效果给客户看
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 274

该用户今日未签到

345

帖子

10

声望

62

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2014
 楼主| 发表于 2019-3-27 15:31:24 | 显示全部楼层
fcxcyn 发表于 2019-3-27 13:48
画吸塑的话我建议用solid world,我们现在也是用这个来呈现3D效果给客户看

方便看看你们画的吗?
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

407

帖子

10

声望

22

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2361

活跃会员

发表于 2019-3-27 16:17:55 | 显示全部楼层
fcxcyn 发表于 2019-3-27 13:48
画吸塑的话我建议用solid world,我们现在也是用这个来呈现3D效果给客户看

确定不是Solidworks?
To be a senior packaging engineer

该用户从未签到

407

帖子

10

声望

22

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2361

活跃会员

发表于 2019-3-27 16:19:39 | 显示全部楼层
取手位置没必要贯通,另外产品和应用也要加一下,不同产品要求不一样,从美观度来说还是可以改善很多的
To be a senior packaging engineer
