[塑料制品结构] 请教吸塑大神图中所示该如何画?

[复制链接]

签到天数: 6

该用户今日未签到

15

帖子

10

声望

84

共享银

包装大夫

Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14

积分
107
发表于 2018-11-28 09:19:27 | 显示全部楼层 |阅读模式

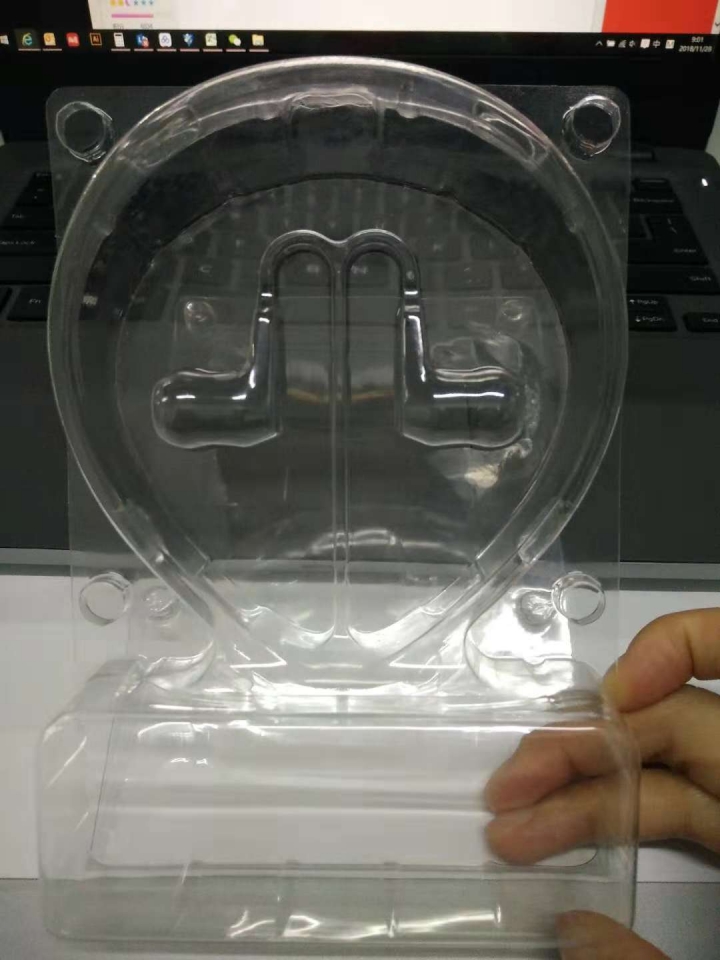

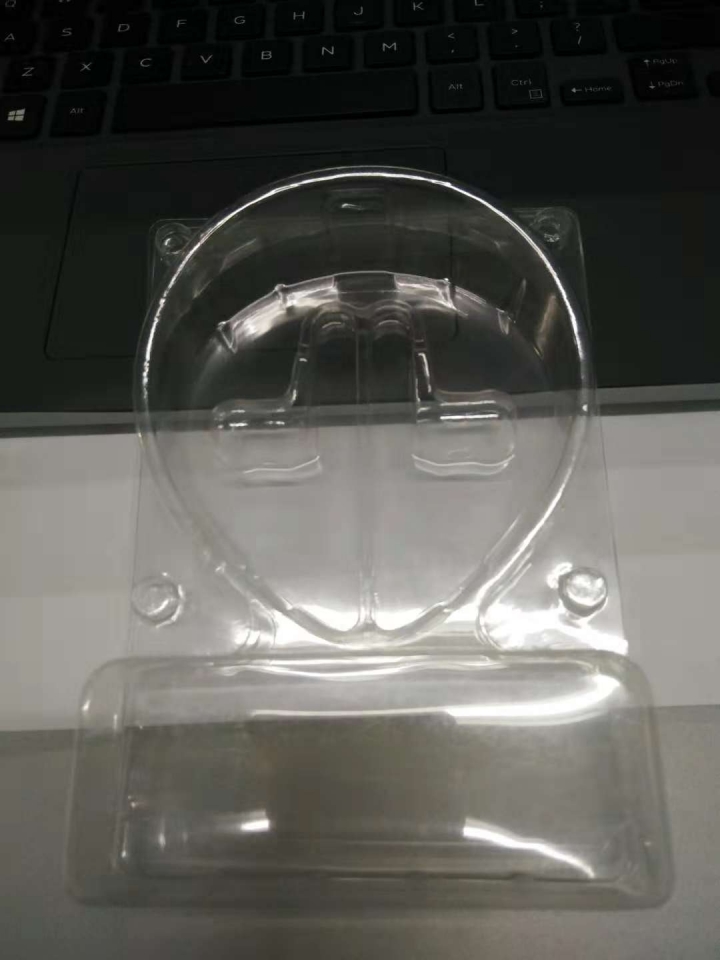

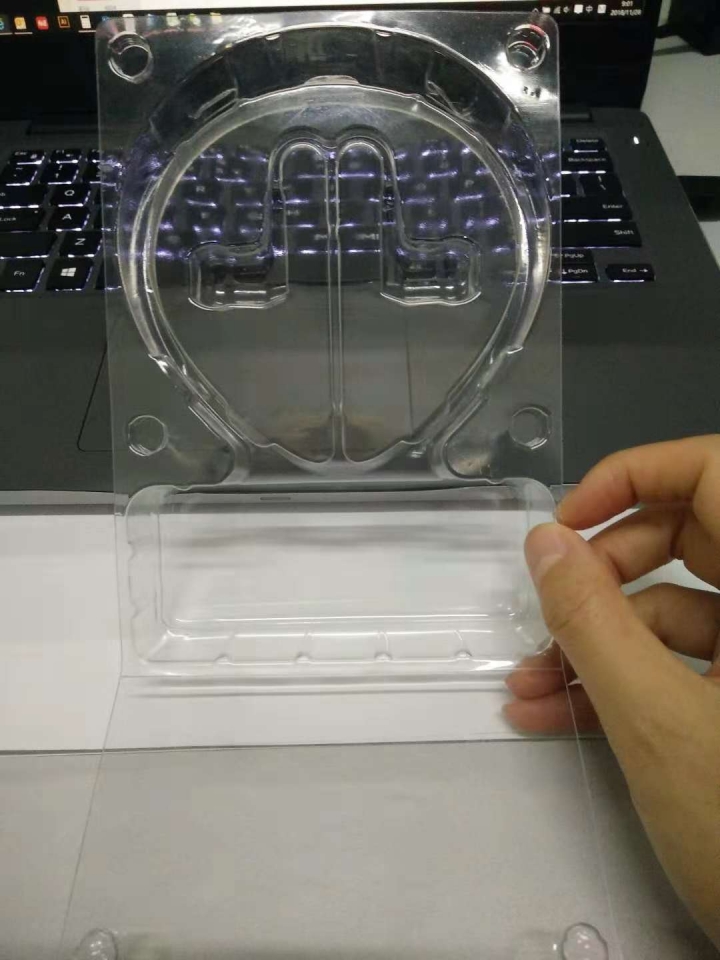

请教吸塑大神,图片中的吸塑包装该如何画呀?

可以提供一个思路吗?

谢谢!
