大家猜猜看，这款包装结构图

jessie · 发表于 2015-3-17 14:11:51

下面这款陈列架结构设计有木有想挑战的？结构设计如何做？

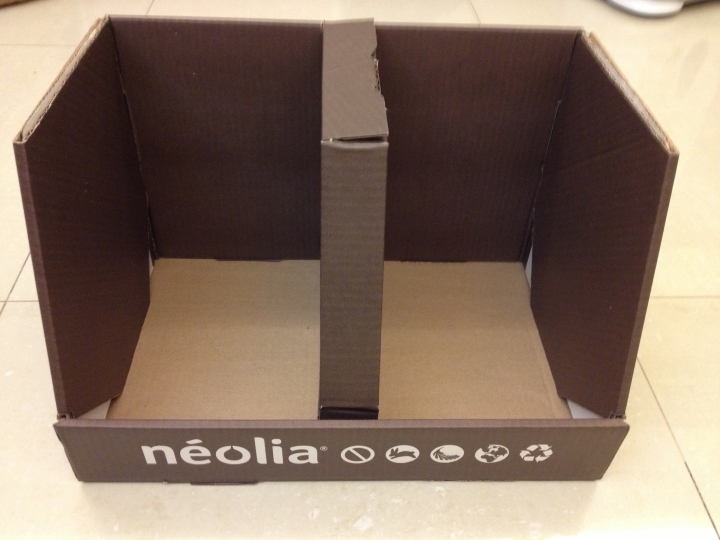

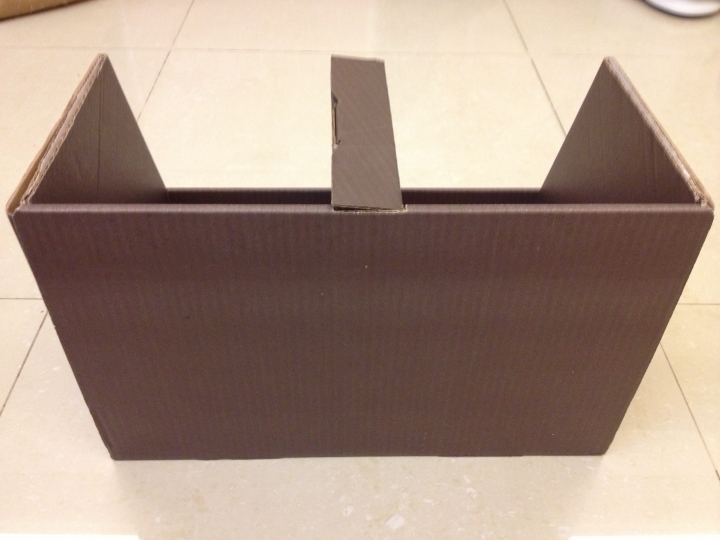

发张成品图，有兴趣的研究下，猜一猜几张纸板组合的？
嘿嘿，能力者来吧，最后会公布答案哦~~

zhengfeng · 发表于 2015-3-17 14:11:52

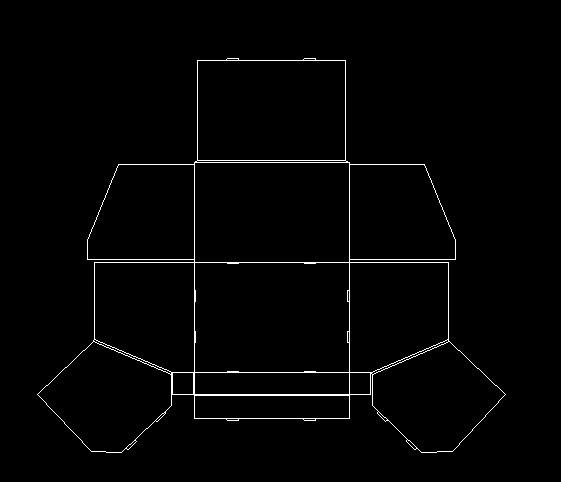

简单的画了一个，不知道对不对？

yamuchashaoye · 发表于 2015-3-17 22:54:08

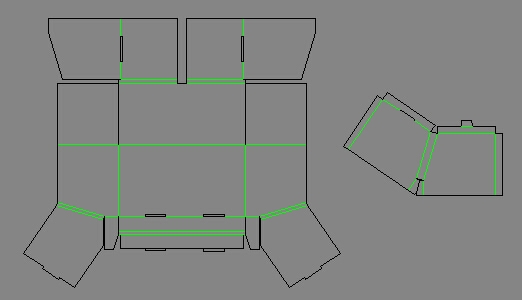

CAD画了个粗图，中间的分隔条部分想不出来，还望楼主最后赐解药一枚。

另外想了解这个展示架的工艺是怎样的？是彩纸裱的什么坑，用的什么样的设备做出来的。

杭城路人 · 发表于 2015-3-18 08:45:09

yamuchashaoye 发表于 2015-3-17 22:54
CAD画了个粗图，中间的分隔条部分想不出来，还望楼主最后赐解药一枚。
另外想了解这个展示架的工 ...

画的不错，赞一个

jessie · 发表于 2015-3-18 14:22:10

yamuchashaoye 发表于 2015-3-17 22:54
CAD画了个粗图，中间的分隔条部分想不出来，还望楼主最后赐解药一枚。
另外想了解这个展示架的工 ...

画的不错，很接近了。

提醒一下，图片里展示架侧面内部有三层板，中间那层板露出来明显是白面，按楼主画的折进去肯定是里纸露出黄面。再想想看？

杭城路人 · 发表于 2015-3-19 09:37:01

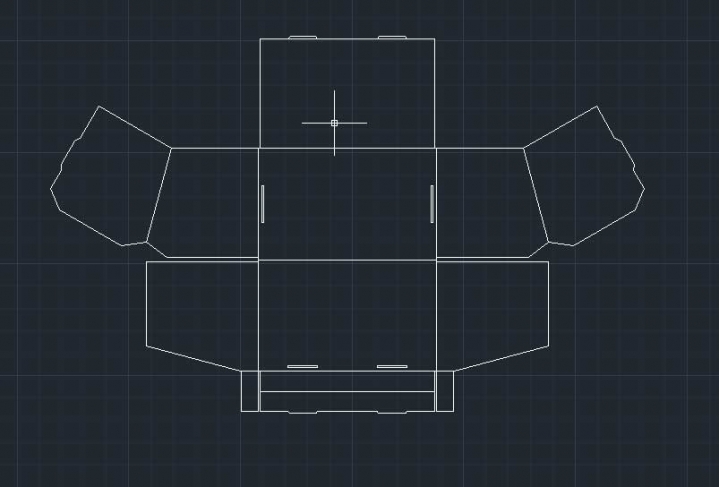

画了一个结构，中间部分没明白 QQ截图20150319093958.png

jessie · 发表于 2015-3-19 09:50:34

杭城路人发表于 2015-3-19 09:37
画了一个结构，中间部分没明白

厉害，越来越接近啦~~~~
但是楼主这个结构是不是很浪费纸张，展开图的上部左右两侧都是空的，能不能利用起来？

strayll · 发表于 2015-3-19 10:31:50

放到中间部分卡双层？

jessie · 发表于 2015-3-19 16:05:40

zhengfeng 发表于 2015-3-19 14:52
简单的画了一个，不知道对不对？

厉害厉害阿，都是结构高手呐

细节地方提出来请参考：
1.中间部分结构如果放进去是不是不牢，如何用结构固定？
2.小细节地方右边上盖直接扣进去话是不是容易弹出来？

Packme · 发表于 2015-3-19 16:16:24

jessie 发表于 2015-3-19 16:05
厉害厉害阿，都是结构高手呐
细节地方提出来请参考：
1.中间部分结构如果放进去是不是不牢， ...

请把最佳答案给最接近的包装结构高手~~他就会收到你的悬赏银子了~~
