[纸/瓦楞结构] 瓦楞纸箱图纸怎样确定内径尺寸,制造尺寸

[复制链接]

签到天数: 1

该用户今日未签到

2

回帖

10

声望

0

共享银

包装公士

Rank: 1

积分
2
发表于 2020-6-11 09:59:55 | 显示全部楼层 |阅读模式
新人报道,求指教

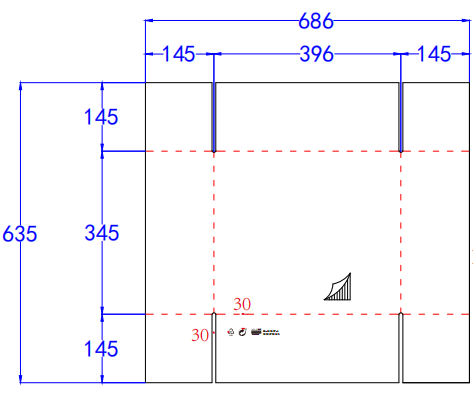

收到供应商提供的瓦楞纸箱图纸如下,内径尺寸标注的是395*375*145m,这个是不是标错了尺寸啊

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

1位会员因此贴向贴主表示感谢!

签到天数: 2279

今日第29个签到

4071

回帖

12

声望

1112

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
24663
发表于 2020-6-11 10:04:19 | 显示全部楼层
啥材料哦?
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 1

该用户今日未签到

2

回帖

10

声望

0

共享银

包装公士

Rank: 1

积分
2
 楼主| 发表于 2020-6-11 10:10:25 | 显示全部楼层

双层瓦楞纸
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 2279

今日第29个签到

4071

回帖

12

声望

1112

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
24663
发表于 2020-6-11 10:11:03 | 显示全部楼层
新入行把?什么楞型?
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 1

该用户今日未签到

2

回帖

10

声望

0

共享银

包装公士

Rank: 1

积分
2
 楼主| 发表于 2020-6-11 10:24:45 | 显示全部楼层
Packme 发表于 2020-6-11 10:11
新入行把?什么楞型?

是新人,具体楞型不是很清楚,只知道是双层瓦楞
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 2327

今日第4个签到

166

回帖

10

声望

4002

共享银

版主

Rank: 50Rank: 50

积分
22588
QQ
发表于 2020-6-11 23:22:07 | 显示全部楼层
看这个帖的回复,应该对你有帮助:

这天盖内尺寸怎么换算制造尺寸?https://www.packme.cn/forum.php? ... 69&fromuid=4495
(出处: 包装迷)
包装设计师,欢迎访问小红书https://www.xiaohongshu.com/user/profile/5dd543a70000000001002fcc

签到天数: 8

该用户今日未签到

29

回帖

10

声望

66

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
61
发表于 2023-5-18 14:58:44 | 显示全部楼层
这个要按照纸板厚度来计算
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

92

回帖

10

声望

26

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1813
QQ
发表于 2023-5-18 17:29:36 | 显示全部楼层
应是供应商写错了,同时可能对内径尺寸理解也有误解。
内径尺寸是指纸箱或纸盒折叠成型后的内体积尺寸,很多人错误理解刀版尺寸为内径尺寸。
风之琴铃原创著作:《天龙六部》包装工程设计论

签到天数: 1

该用户今日未签到

1

回帖

10

声望

0

共享银

包装公士

Rank: 1

积分
2
发表于 2023-6-14 13:30:14 | 显示全部楼层
这要分内外尺寸
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 18

该用户今日未签到

4

回帖

10

声望

25

共享银

包装大夫

Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14

积分
163
发表于 2023-8-4 10:53:02 | 显示全部楼层
应该是供应商写错了,你的截图里是制造尺寸,内尺寸是根据纸板厚度、外尺寸或制造尺寸来计算
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)
