求助画个组件的平面图

小铁003 · 发表于 2020-7-3 17:21:55

1、扫描稿在牙图里怎么重描？2、AI画好的线导入牙图里线成一段一段，有没有办法重新连接成一根线？

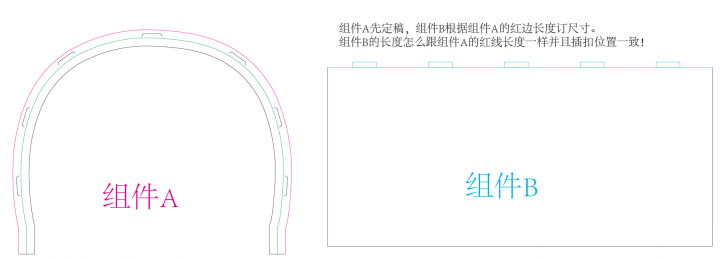

3、定稿组件A，组件B如何画平面展开图？

jovi1985 · 发表于 2020-7-3 17:25:34

把你的产品放上来吧！

sheenblue · 发表于 2020-7-3 17:29:51

文档也发上来

小铁003 · 发表于 2020-7-3 18:17:14

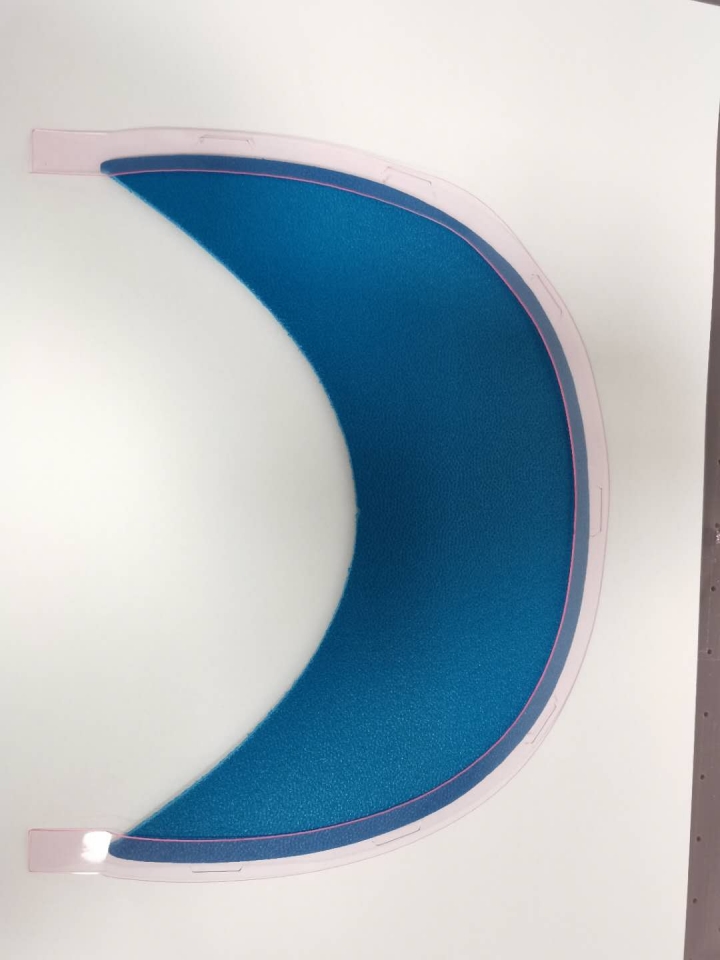

文档+实物图

张德智_sioO7 · 发表于 2020-7-4 19:26:19

1、扫描稿在雅图里怎么重描？在雅图里添加图像，用雅图的工具重描
2、AI画好的线导入牙图里线成一段一段，有没有办法重新连接成一根线？建议使用AUTOCAD画了在转雅图，问题可解
3、定稿组件A，组件B如何画平面展开图？没看懂意思

小铁003 · 发表于 2020-7-6 07:45:48

张德智_sioO7 发表于 2020-7-4 19:26
1、扫描稿在雅图里怎么重描？在雅图里添加图像，用雅图的工具重描
2、AI画好的线导入牙图里线成一段一段， ...

雅图里用什么工具重描？
问题3就是我先把组件A定形了，然后根据组件A的外围弧长决定组件B的长度跟暗扣的位置。
