[ArtiosCAD] 关于包装盒型库的探讨

[复制链接]

签到天数: 153

该用户今日未签到

284

帖子

18

声望

800

共享银

荣誉VIP

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
4902
发表于 2019-10-21 13:30:24 | 显示全部楼层 |阅读模式
本帖最后由 xxlxb1106 于 2019-10-21 13:42 编辑

     因为目前工作原因,需要经常画刀卡。所以想捡起以前的东西建一个刀卡盒型。顺带把整个过程分享出来。
     如果有错误,那你来打我吧(欢迎探讨)。

一:准备-思考
      建盒型第一步当然是思考如何实现。实际思考发现比我想象的要复杂些。其实常规的A1箱,扣底盒,飞机盒等比刀卡简单(别问为什么,因为我都建过)。刀卡复杂的地方在于他有多种新式。

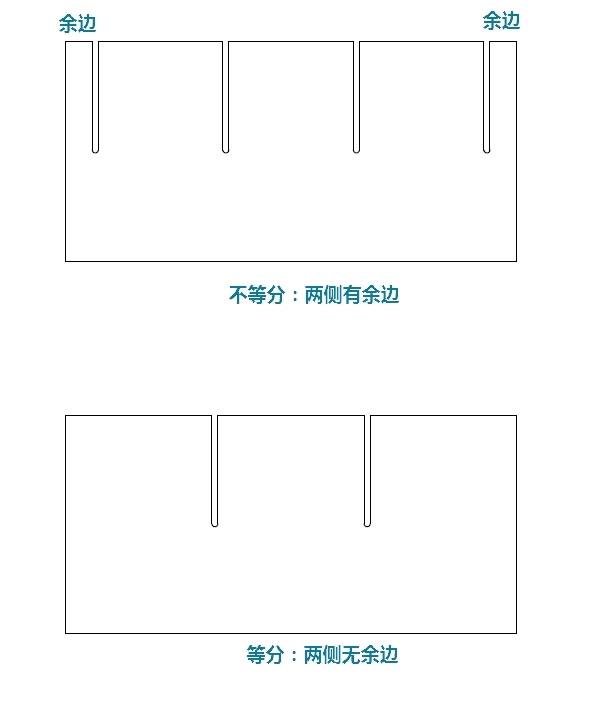

     1.结构上的不同:最常规的例如等分(就是每个空间等分),这个相对简单。其次是两侧有余边的(中间等分)。
     2.已知条件的不同:如有时候客户告诉了我等分数和刀卡总长度,有时候客户提供了总长度和单个间隔距离。有时候客户告诉了两侧余边和总长度,以及中间等分数,有时候客户告诉了总长度,以及中间等分数及距离,等等。这时候你想要一个完整的盒型来实现就显得有些困难了。
     很多刀卡盒型只能兼容上面的一种情况,我们要做的尽可能的多兼容不同情况。经过思考再结合我自身的情况,决定建议一个盒型满足等分和有两侧余边的两种情况,以已知条件为(等分数,总长度,余边距离(如果有的话))。
二:参数设置

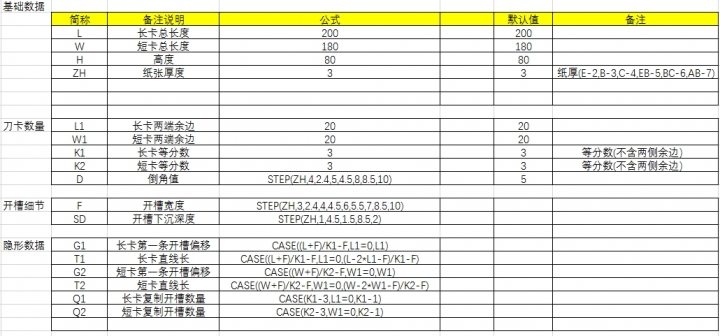

三:画图
   土豆和优酷链接很容易被屏蔽,只能度盘分享了。
链接:https://pan.baidu.com/s/13qSCRBJWFe-ZZcq78gRwrQ&shfl=sharepset
提取码:tcf7
复制这段内容后打开百度网盘手机App,操作更方便哦

因为盒型库这个技能已经丢了好久了,现在捡起来有很多不对的地方,我个人也是建了几次才勉强能用,我把第一次建盒型库和最后一次的都录屏放在一起了,供大家指正,第一次思路不够完善,盒型库建立出来后有一定局限性(如最少刀卡只能分三格),并且有些操作也是不规范的。视频未做任何加工,错误的操作步骤也放上去了,给大家一个反面教材。其中盒型库建立要说几点让大家少走弯路。建盒型思路很重要

1.如要实现刀卡格挡数需要根据我们自己的定义增加或减少。有多种新式来画。
a:偏移多重复制。b:镜像。(最终实验个人觉得a好用)
2.思考如果让余边有和没有两种如何实现时,琢磨了很久,最终在参数设置里面设立了一个隐形数据来实现转换。简单说就是有余边是否为0来判断。第一个格挡的实际距离,如果余边为0则第一个格挡距离就等于等分距离,如果不为0则等于实际输入距离。
3.如果画盒子你画错了,不要按ctrl+Z返回,不要按ctrl+Z返回,不要按ctrl+Z返回。要用“重建回放”这个功能。这就是为什么很多人建出来盒型感觉是对的,但就是报错的大多数原因。
4.逻辑函数要整对,不会模式选择的同学实在不能在一个盒型上实现的,也可以曲线救国,建两个图嘛,放在一个文件里。东西都一样,自己用怎么方便怎么来
四:验证
  刀卡盒型附件放上来,但本着分享经验不是分享成果的原则,附件收费。建议自己操作建立。(目前在少量参数情况下还会报错,请谨慎购买。如果报错可以点击“放弃剩余命令”)
