纸盒的标注规范

Packme

1.纸盒尺寸标注的三种类型。

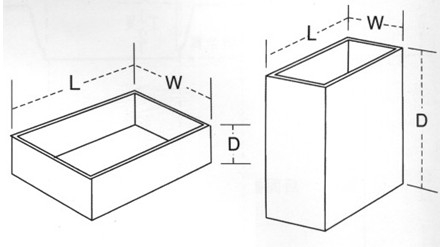

       （1）制造尺寸。纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示



                                                                                                                      图1

2.纸盒设计图标注方法。

      （1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

      （2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

      （3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

      （4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

      （1）粘贴翼倒角角度：10*15。

      （2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

      （3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

      （4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

      （5）切缝锁合/主防尘翼（封口副翼）角度：一般为45

      （6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

      （7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

      （8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

      （9）摩擦锁合/主防尘翼（封口副翼）角度：一般为15。

      （10）制造接头缩进量：一般为0.8mm或纸板厚度。

      （11）完全或部分交叠密封盒底I防尘翼（封口副翼）肩：根据尺寸变化。

      （12）完全或部分交叠密封盒底/主防尘翼（封口副翼）角度：一般为45。。

      （13）完全或部分交叠密封盒底/次防尘翼（封口副翼）角度：一般为。

     （14）完全或部分交叠密封盒底/可选防尘翼（封口副翼)细节：一般为15。

     （15）部分交叠密封盒底：一般为1/2宽度加9mm-10mm。
