大家帮忙看看我画的这个图有没有问题呀

多多宝 · 发表于 2016-11-18 09:11:45

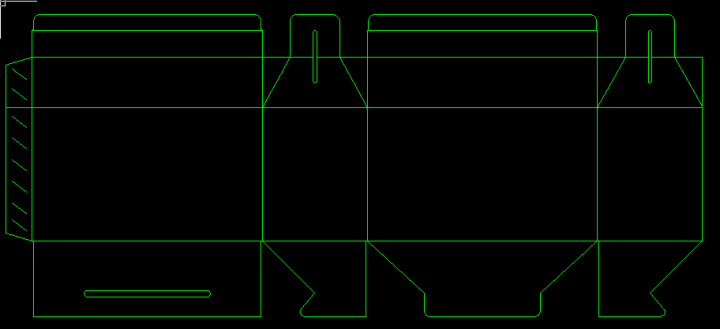

大家都来看看我画的这个图成型有没有问题呢 QQ图片20161118090527.png

Packme · 发表于 2016-11-18 09:14:26

图画的不是一般的烂

，各个线性呢？最上面那个贯穿线是几个意思？根本没法成型？

枫瑾 · 发表于 2016-11-18 10:16:44

图纸可能没问题，成型后上部分应该是类似梯形的样子，两边扣到中间。正常情况应该缺手提孔

默凡木木 · 发表于 2016-11-21 12:29:16

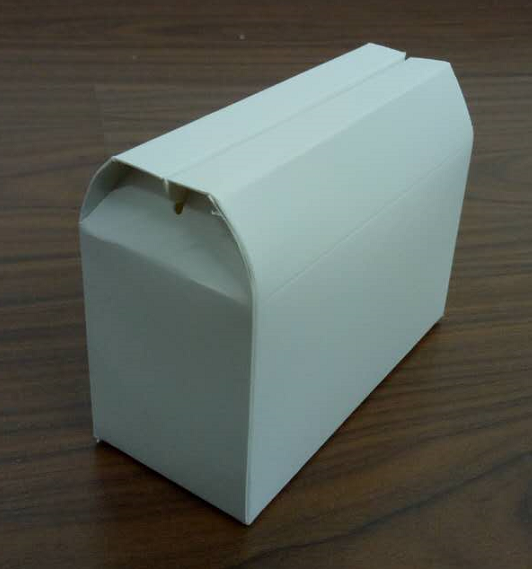

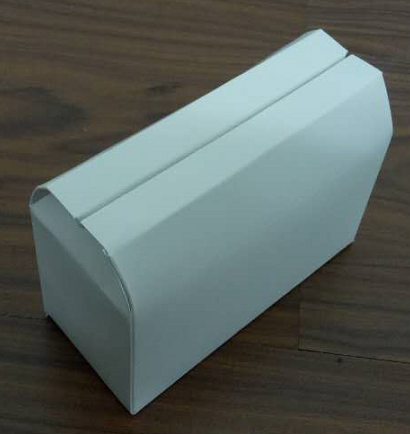

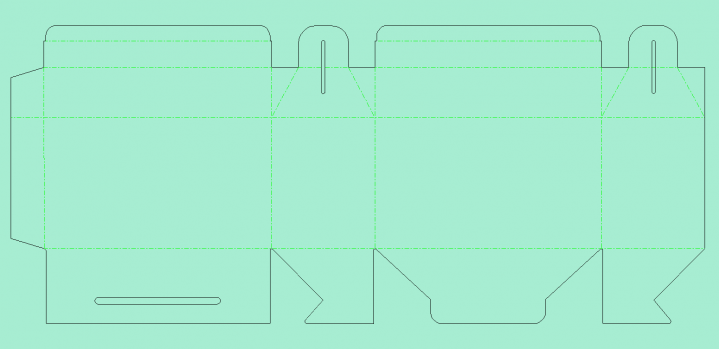

看到图纸截图也觉得没问题和楼上的成型感觉一样。。想要验证一下就画了一下割样出来看个究竟
结构图没问题只是细节处理的有点不一样还有就是没有区分线型结构就不是很容易看出来了
我画的是适合300G的卡纸材质

A_B_L_O · 发表于 2016-11-21 12:47:37

以前公司做过这种，可以成型的
