不要让重复劳动占用你的时间！

黑糖Air · 发表于 2016-7-26 21:11:17

本文只是一个“抛砖引玉”，希望有志同道合的朋友一起交流！

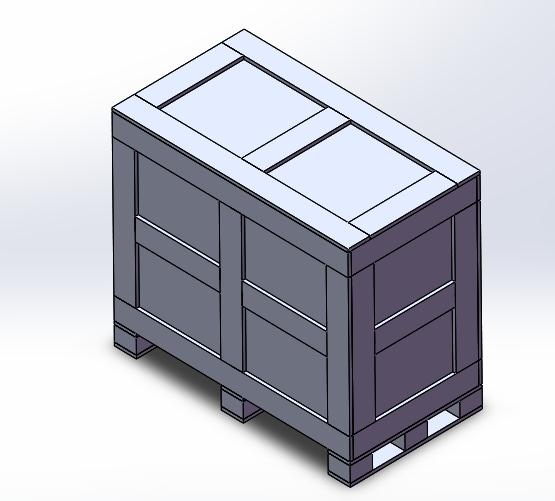

这是一个很简单的木箱结构 360截图20160726202924337.jpg

以前像这种结构因为尺寸不同，每天不知道要画上多少次..... 我都烦死了！

那么我就想，是不是有一种方法能够只输入箱子的内径尺寸，就能让它自动画出来呢？

答案是有！！！
就是SolidWorks里面的“系列零件设计表”。

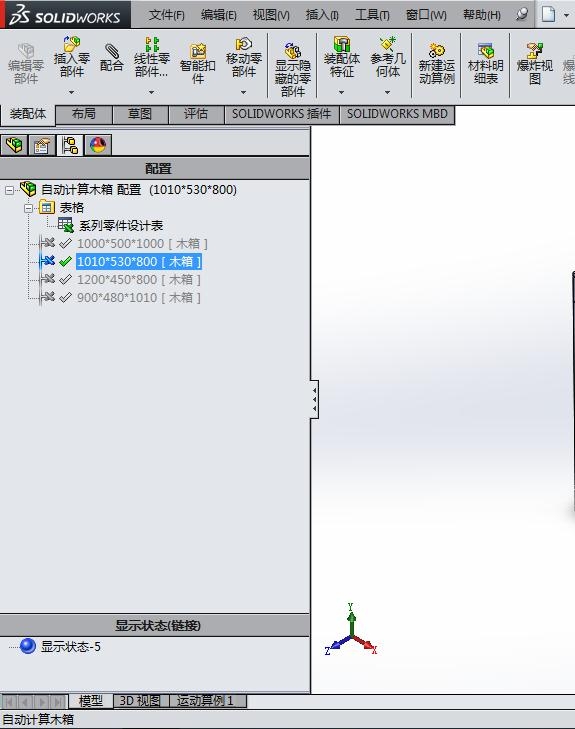

这货是长这个样子嘀

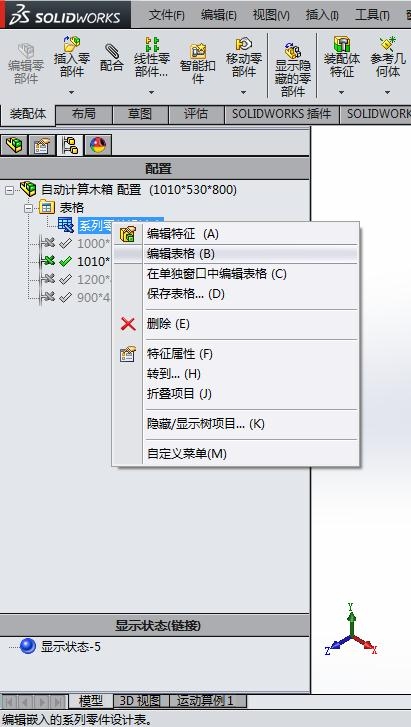

右键点击这个表，选择编辑表格

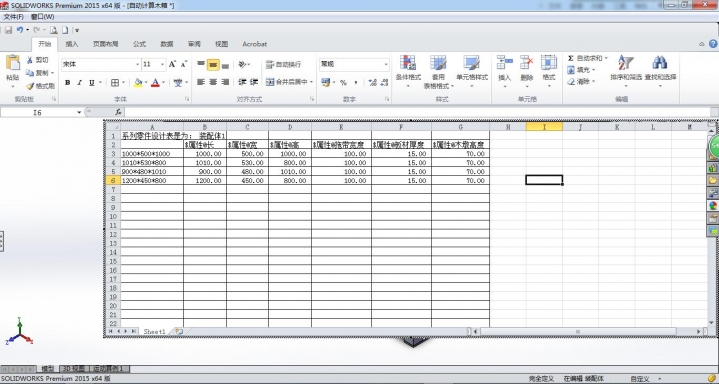

就出现这个了

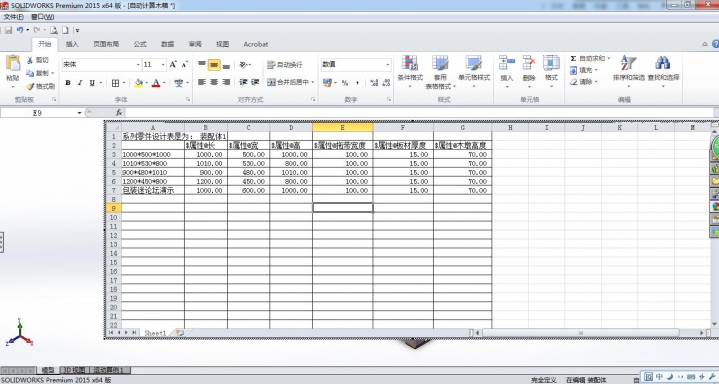

在左边第一列输入名称（我用尺寸代替了），第二列输入内径长度，第三列内径宽度，第四列内径高度，第五列拖带宽度，第六列板材厚度，第七列托盘木墩的高度，输入完了就用鼠标左键随便往表格外面空白的地方点一下就可以了。


然后鼠标左键双击你刚新建的尺寸名称

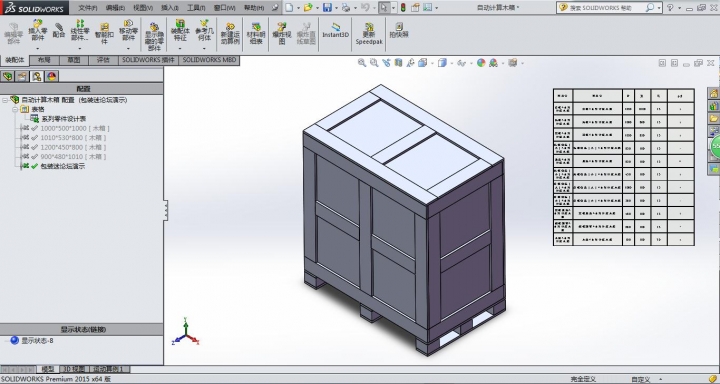

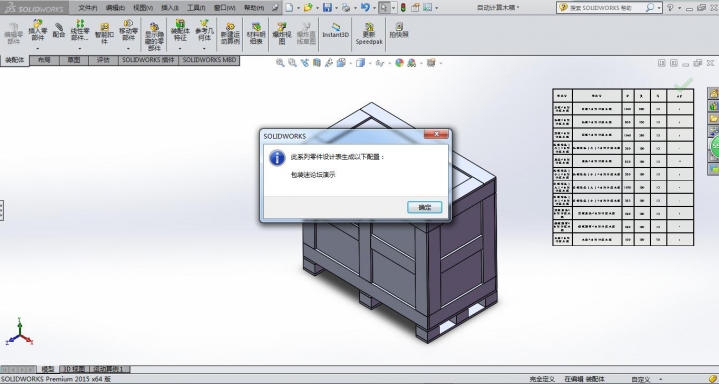

OK自动更新出来了.....呃，对了

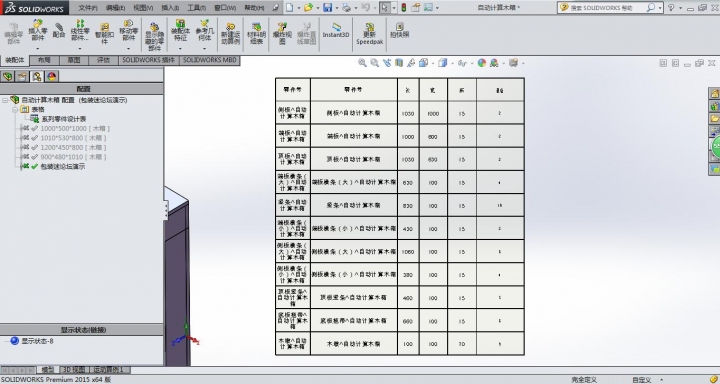

旁边这个表里面是用料的尺寸和数量，里面的内容也会随着你的选择自动更新的。

嗯，也许你会说你们的产品不是这个结构的....
可是我也没拦着不让你修改啊？我提供的是SolidWorks的源文件，你可以根据你们的产品结构随便改。

PS：话说我做这玩意的原因其实就是因为我很懒.....不喜欢做这种重复的工作。以前没有ArtiosCAD的时候就是用这种方法自动画刀模图....

而且这玩意如果玩的高深点是不是还可以利用有限元分析做虚拟跌落试验呢？弄上他百八十个结构进行二次开发的话是不是也可以让系统根据产品自动选择最优化的包装结构呢？

有没有对这个有兴趣的？一起交流交流，谈谈经验呗？

黑糖Air · 发表于 2016-8-5 10:24:23

carrey_zhang 发表于 2016-8-5 09:58
谢谢楼主的分享，我们的木箱也是规格很多，不过我们没有一一画出来，而是给他设定规则，比如多款用多少个 ...

这个规则都是有的。
我画这个只是一个非常简单的木箱，里面也没有设置规则。
就是想和有兴趣的朋友探讨下怎么将他完善，尽可能的智能化

默凡木木 · 发表于 2016-7-27 08:12:36

看起来这么厉害。。。666 建议你可以做一个操作视频用那个录屏软件录下你的操作过程

圆压圆刀模 · 发表于 2016-7-27 08:24:46

有想法的好东西，期望可以交流

黑糖Air · 发表于 2016-7-27 09:55:25

圆压圆刀模发表于 2016-7-27 08:24
有想法的好东西，期望可以交流

欢迎欢迎

oО_銀子oО · 发表于 2016-7-31 11:55:10

以前做木包装的时候就用SolidWorks，现在很久没用了，有限元分析可以有，上学时候用过，后面好像都没有公司需要我们做这个

fx2893153 · 发表于 2016-8-1 15:16:07

恩恩？？这个真的是学习了。不过已经很久没用SW了还是很感谢分享！

happyxiaoma · 发表于 2016-8-5 09:45:50

很好的经验

carrey_zhang · 发表于 2016-8-5 09:58:19

谢谢楼主的分享，我们的木箱也是规格很多，不过我们没有一一画出来，而是给他设定规则，比如多款用多少个滑木，多长用多少组垫块

包装工程 · 发表于 2016-8-5 19:04:10

和工程图关联就有点麻烦了，因为我做了工程图里面的块链接自定义零件属性，
这玩意感觉适合标准件，不需出工程图的那种
你这个思路适合二次开发里面
