ArtiosCAD盒型库使用问题

默凡木木

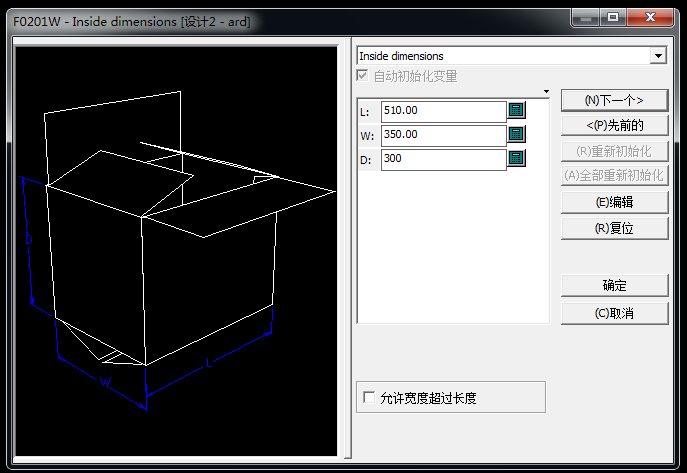

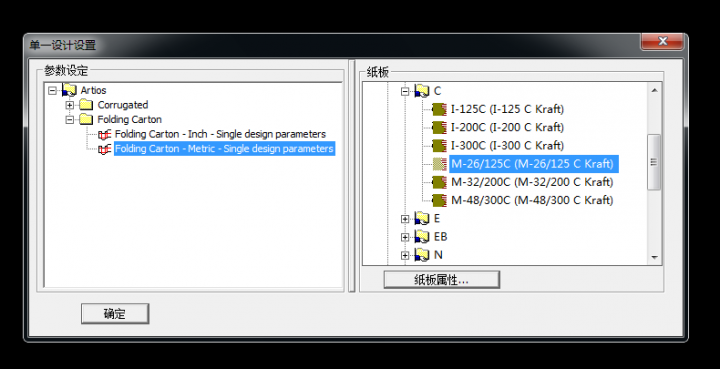

       如图所示，一步步的设置的，但是最后的结构图尺寸和输入的不一样，有以下几个疑问，       1、这个是什么原因？怎样做到结构图的尺寸是自己想要的尺寸？在输入数值的时候就要考虑修改吗？
       2、盒型库该怎样正确的使用？要考虑哪些因素？

        希望有擅长的人给予详细解答，会酌情加银子的

wolfshawn

第一，你创建的是纸箱；输入的长、宽、高是内尺寸，即纸箱成型后内部可容纳的空间；

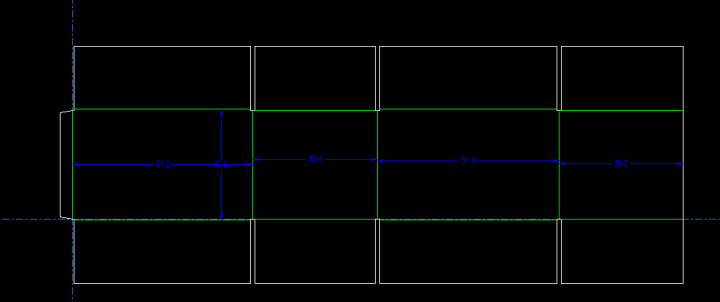

第二，展开后的尺寸，是纸箱的制造尺寸，一定会比内尺寸大；
第三，不妨试试盒型库中的FEFCO (nur metrisch)，纸板不变，尺寸分别输入：L=506，W=346，D=292

wolfshawn

详细解答，见QQ

默凡木木

wolfshawn 发表于 2016-3-17 21:54
第一，你创建的是纸箱；输入的长、宽、高是内尺寸，即纸箱成型后内部可容纳的空间；
第二，展开后的尺寸， ...

感谢大神的详细解答

深圳大山

要先在数据库里设置纸板的厚度以及内增益，外增益尺寸，画纸箱是要想好用什么材质，在选用那个材质，还有就是要知道内尺寸与制造尺寸之间的关系。

默凡木木

深圳大山 发表于 2016-3-18 08:30
要先在数据库里设置纸板的厚度以及内增益，外增益尺寸，画纸箱是要想好用什么材质，在选用那个材质，还有就 ...

要先在数据库里设置纸板的厚度以及内增益，外增益。。。。
这些都需要自己设置？？不是软件自动设置好的吗？

深圳大山

默凡木木 发表于 2016-3-18 08:57
要先在数据库里设置纸板的厚度以及内增益，外增益。。。。
这些都需要自己设置？？不是软件自动设置好的 ...

我是自己设置的，要不然后面的图上的尺寸还是不对，artioscad是很参数化，但是这也是在对某种盒型结构十分熟悉的情况下，才可以傻瓜式操作。

Packme

wolfshawn 发表于 2016-3-17 21:54
第一，你创建的是纸箱；输入的长、宽、高是内尺寸，即纸箱成型后内部可容纳的空间；
第二，展开后的尺寸， ...

wolf 兄，我一直是按结构尺寸输入的，得到的尺寸比较准确的~

wolfshawn

Packme 发表于 2016-3-18 10:01
wolf 兄，我一直是按结构尺寸输入的，得到的尺寸比较准确的~

如前所述，分两种情况。
通过盒型库创建纸盒，输入的LWD就是制造尺寸，如果猜的不错，你说的是这种情况；
通过盒型库创建纸箱，输入的LWD是内尺寸，会比结构展开图标注的尺寸小些，不妨试试。

wolfshawn

默凡木木 发表于 2016-3-18 08:57
要先在数据库里设置纸板的厚度以及内增益，外增益。。。。
这些都需要自己设置？？不是软件自动设置好的 ...

你说的不错，软件中纸板的厚度、内部损失及外部增益都是内置的；
而深圳大山兄说的是，现实中的纸板的厚度、内部损失及外部增益若跟软件中自动设定的不一致时，就要以实际使用的纸板参数为准，即需要手动设定
