瓦楞纸箱内衬+纸箱设计


登录/注册后可看大图

在群里版主的一个结构图例设计方法有许多人求助，我把它设计一下并把过程简单放在这里，有需要的坛友拿去。
1、根据盒型库设计内衬
       选择0933型，分别设计长度方向和宽度方向的内衬结构（注意他们的尺寸和隔板数要相等）
2、转化为3D

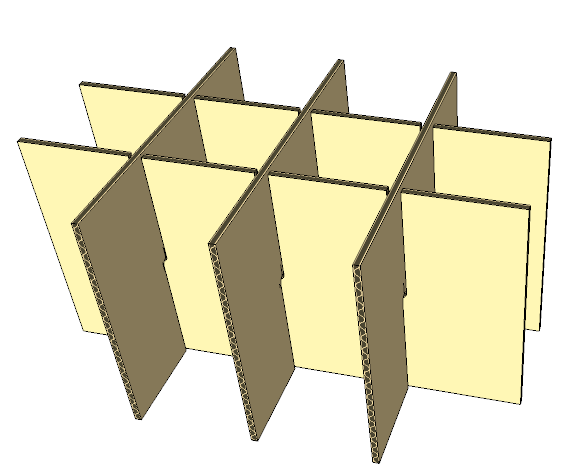

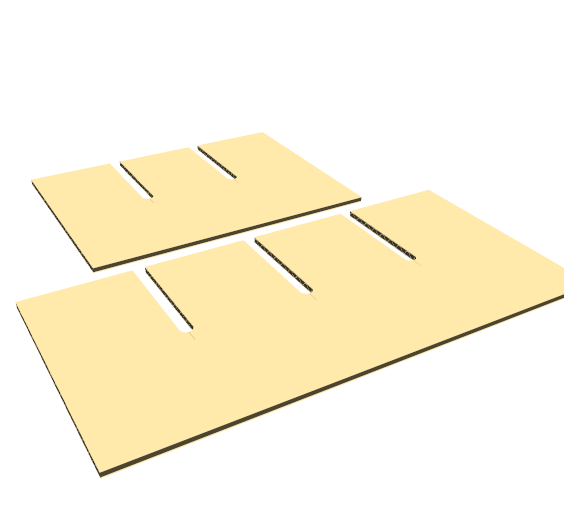

     将长度方向内衬结构选择一个结构转化为3D，将宽度方向的内衬选择一个添加到长度方向的3D文件（图1）。然后利用旋转、移动和复制工具等组装，如图2：



图1                                                图2

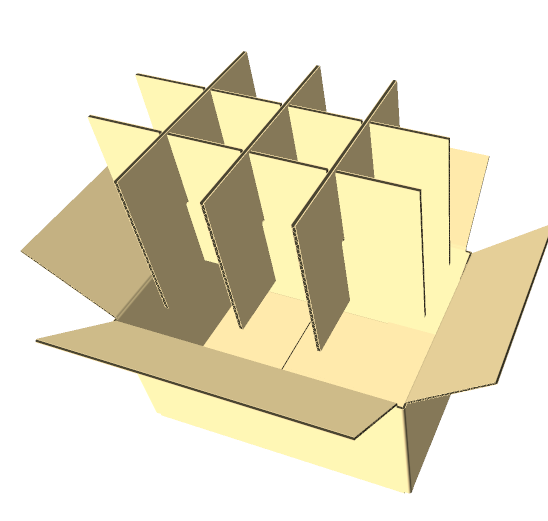

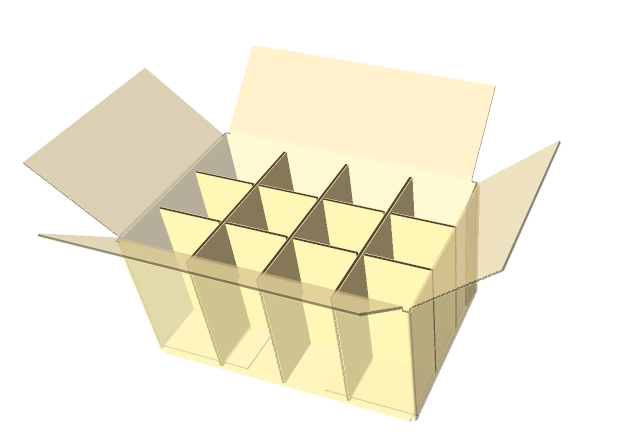

3.利用装订盒子工具设置纸箱边界，然后利用“运行标准工具”调用标准盒型库中的盒子（0201型）。选择合适的底边、盒型及参数，会自动给出平面展开图及相应的3D图，如图3。将内衬与纸箱利用移动工具移动位置，结果如图4：

图3                                  图4

具体设计步骤见视频。

Packme

不错，很给力，感谢楼主的共享精神~

potato1117

不错，好多人不会弄中间的隔板。

默凡木木

看了一下，觉得还是蛮复杂的，认真学习了。。

平淡的心

不错，下了看看

lt0862

感谢楼主的共享

zhansheng

很好，谢谢。

xcbboy1015

没米啊，看看实用不

wskxiang

很不错！学习了！

七号线

学习学习。。。
