从3D到纸盒

喹哇 · 发表于 2015-6-16 19:21:53

本帖最后由喹哇于 2015-6-16 19:35 编辑

从大学毕业一直跟包装结构打交道，也积累了一些设计方法和思路。应版主要求，以一个小例子来介绍一下自己的设计思路，用以抛砖引玉，不妥之处敬请指正。

纸盒的设计习惯现在已经从平面图纸-样盒再进行修正的方法因为雅图的出现而发生了变化。但在雅图没出现之前，我在大学的毕业课题就是用VirualLisp开发AutoCAD的方法对几款纸盒/纸箱进行开发，也包含了参数化的基本思路。那时（2000年）所设计的盒型既包括平面，也包括3D结构。

但接触雅图后我就喜欢上了它，呵呵，对纸盒设计太方便了。废话少说，来介绍一下我的设计思路。

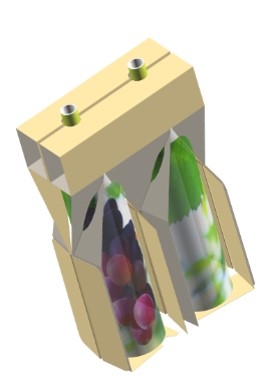

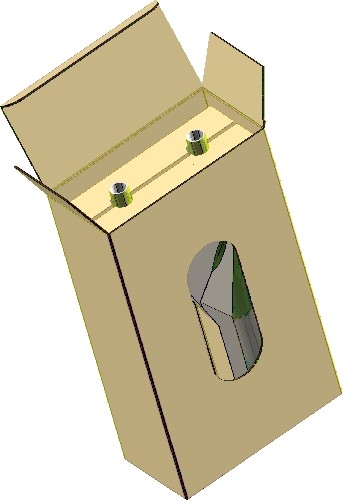

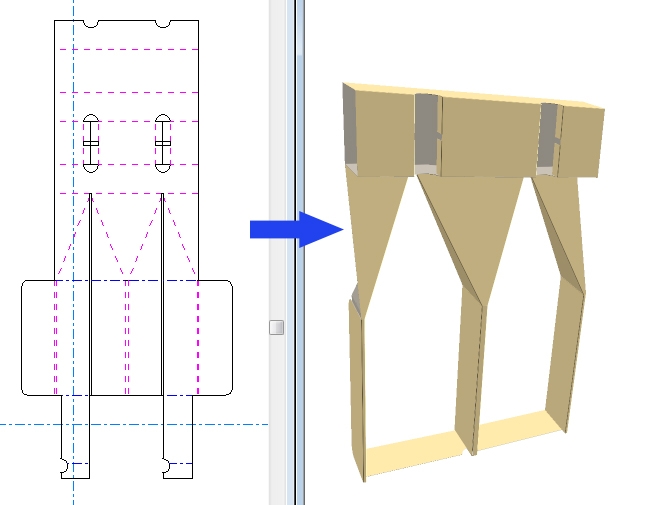

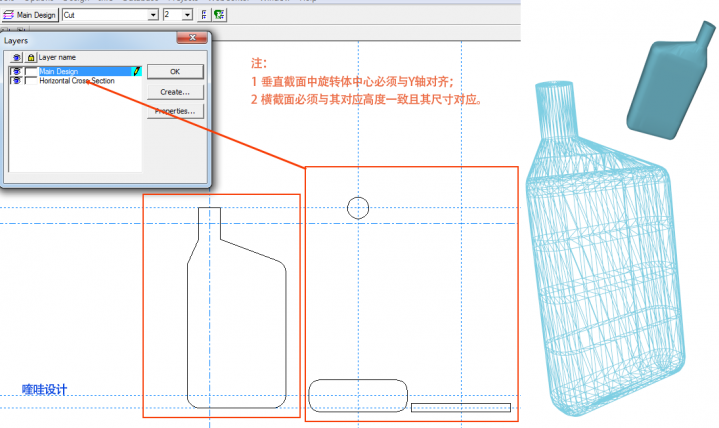

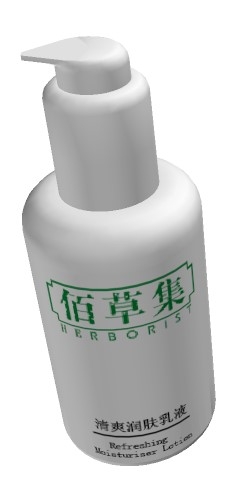

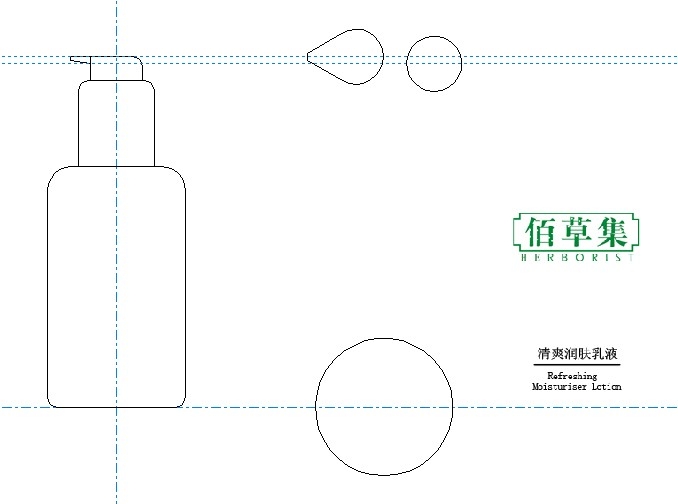

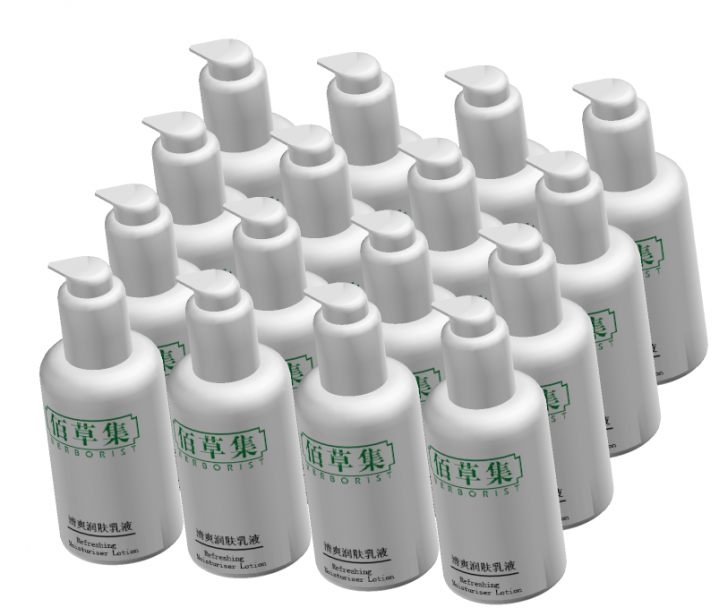

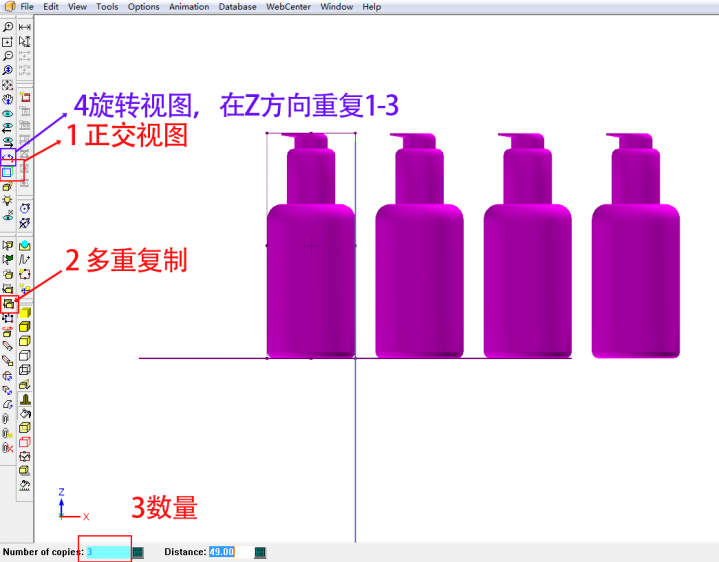

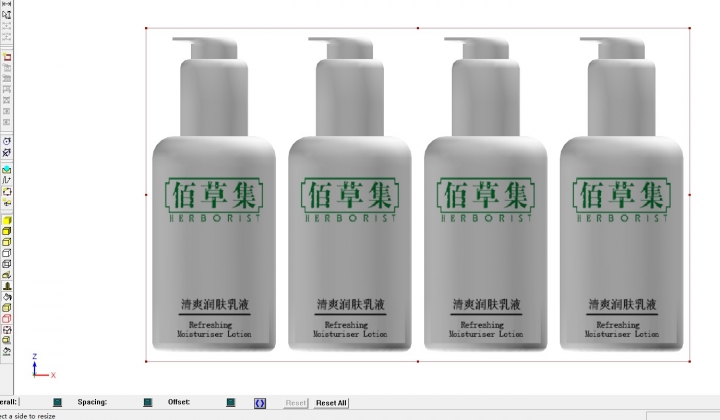

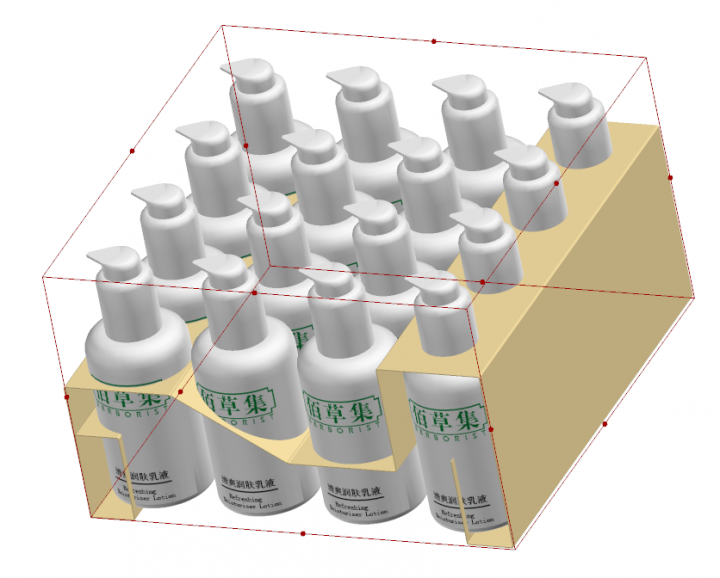

我喜欢从3D开始设计，而不是从平面展开结构再去考虑成型后的结果。最初用UG来进行相关内装物的建模，现在基本上用雅图（ACAD）来建模。当然，最早的接口并不方便把其它的模型导入，但VRML模型对多数三维软件来说都是可以导出的。即使你用Pro/E，Solidworks，3D Max等也不影响你导出VRML。今天咱们来从ACAD建立粗糙的3D模型来介绍下。
