0201型瓦楞纸箱设计疑惑？

wsly361 · 发表于 2015-2-3 10:42:11

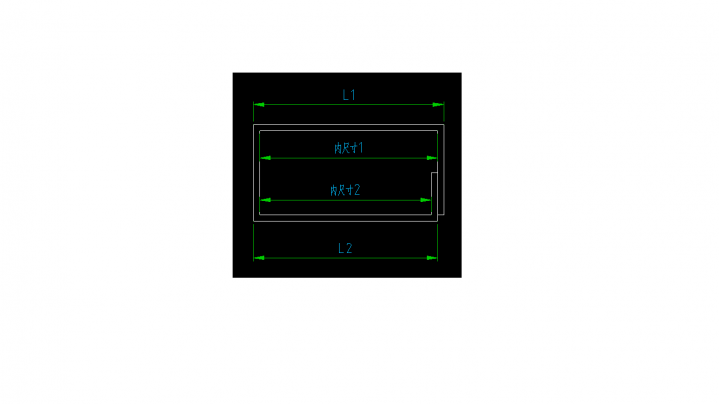

如图中所示为0201型纸箱的横截面：

由于制造商接头的影响，在长度方向内尺寸并不均匀，实际设计中L1和L2应该相等吗？相等的话，宽度方向又会变形；不相等的话，摇盖长度也会不一样，而且内装物的外尺寸应该和内尺寸1相等还是内尺寸2相等？

刚入行没多久，求大神解惑！！！

杭城路人 · 发表于 2015-2-3 11:06:58

在计算制造尺寸时 L2比L1少半个纸板厚度！

wsly361 · 发表于 2015-2-3 11:14:31

杭城路人发表于 2015-2-3 11:06
在计算制造尺寸时 L2比L1少半个纸板厚度！

这样处理后，一边的摇盖也就短了半个纸板厚度？还是这个角的摇盖间隙不同于其他角的开槽宽度？

杭城路人 · 发表于 2015-2-3 11:55:57

wsly361 发表于 2015-2-3 11:14
这样处理后，一边的摇盖也就短了半个纸板厚度？还是这个角的摇盖间隙不同于其他角的开槽宽度？

半个纸板厚度一般在1-4mm，对纸箱成型封箱没有影响

wsly361 · 发表于 2015-2-3 21:31:28

杭城路人发表于 2015-2-3 11:55
半个纸板厚度一般在1-4mm，对纸箱成型封箱没有影响

非常感谢，有些钻牛角尖了

strayll · 发表于 2015-2-4 08:56:09

L2比L1少了一个纸板厚度吧？其实很大的了
我们的处理是 L1=L2因为主要内装物好装，不能搭边部分放不下或者另外一边太松。
外尺寸摆放托盘时其实都会有预留空间的，这个影响较小。

以上供参考。

Grace769 · 发表于 2015-2-4 16:41:16

摇盖尺寸也得在宽度一般基础上再加入一定的值，一般看纸板的厚度而定

wsly361 · 发表于 2015-2-4 23:03:08

strayll 发表于 2015-2-4 08:56
L2比L1少了一个纸板厚度吧？其实很大的了
我们的处理是 L1=L2因为主要内装物好装，不能搭边部分放不下或者 ...

非常感谢！的确是一个纸板厚度

wsly361 · 发表于 2015-2-4 23:05:22

Grace769 发表于 2015-2-4 16:41
摇盖尺寸也得在宽度一般基础上再加入一定的值，一般看纸板的厚度而定

非常感谢！我是让一边没收位来使宽度相等

adamwlw000 · 发表于 2015-2-6 15:29:12

主要看客户要求内尺寸还是外尺寸，要求内尺寸是做L1=L2，如果需要外尺寸都一样那就要减一定的厚度。
