求助，如图几个零件装到一个瓦楞盒里面，求结构

Packme

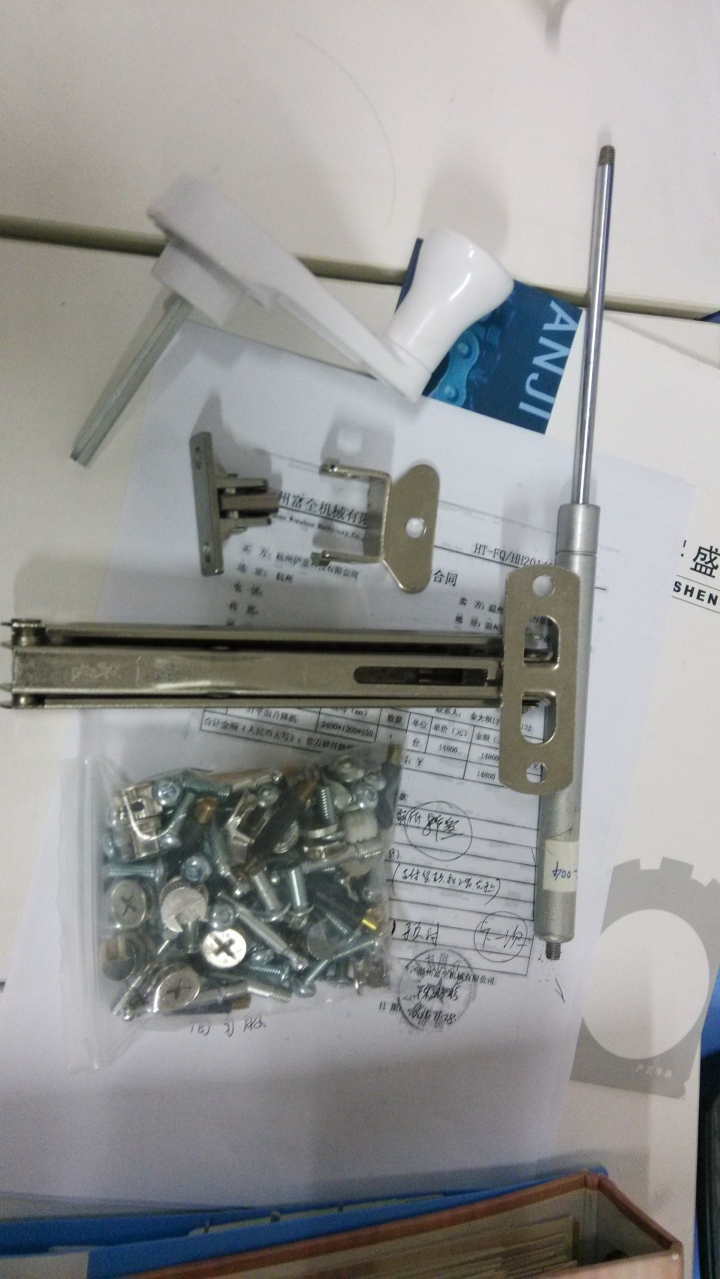

各位大侠，如图几个零件想装到一个瓦楞盒里面，如图最长的铁杆：305*17mm
螺丝袋子尺寸：120*100
最高把有50mm高度
也就是说盒子的内尺寸是；305*X(需要设计)*50mm
我想的方案最省事：按原物做吸塑包装，然后装到E瓦飞机盒中即可；
现在突发奇想，内衬想搞个全瓦楞的，或者直接在盒子上延伸即可，求给个大概示意图思路，做的好的话，追加银子

jachwet

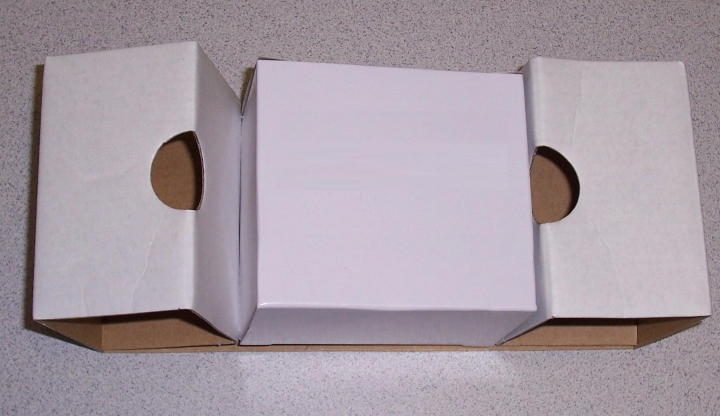

不太好估算空间，只能平面上大概的划一下，内衬可以用纸板折一下，
然后对应部件的尺寸开几个口进行卡位支撑。

sjqs163

能不能提供个零件清单，，，， 看不懂   太乱

Packme

sjqs163 发表于 2014-12-23 21:48
能不能提供个零件清单，，，， 看不懂   太乱

就六个东西啊,是啥我也不认识啊~~

Packme

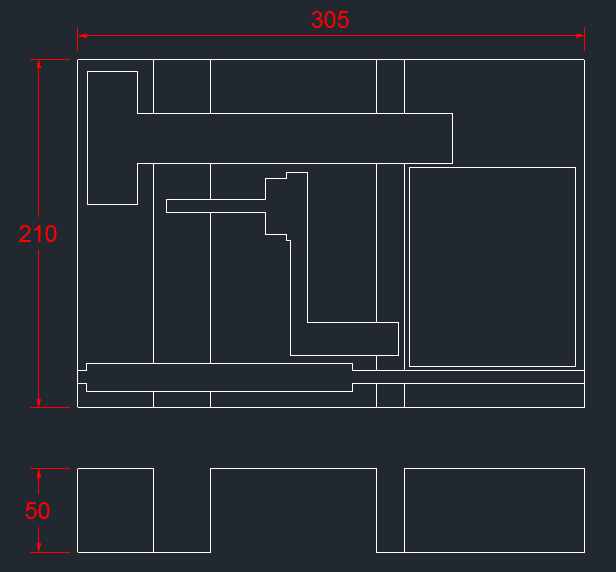

大家看看猫哥给出的方案~~大概图示就是这样,可以评评~

杭城路人

Packme 发表于 2014-12-24 16:25
大家看看猫哥给出的方案~~大概图示就是这样,可以评评~

没看懂哦

jachwet

看东西好像是个某个门的把手及门板连接件，下面的包装看起来比较简单。。。

jachwet

剩下小的找个位置卡一下就好了
