用雅图制作开窗盒

wolfshawn · 发表于 2014-8-17 22:35:25

好的，乐意分享

默凡木木 · 发表于 2014-8-18 14:52:56

本帖最后由默凡木木于 2014-8-18 14:54 编辑

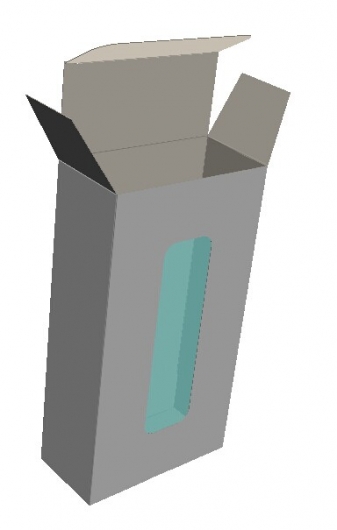

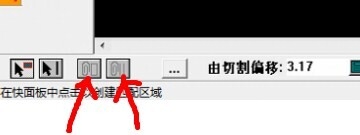

花了好久的时间才做出来的图，中间出现两个问题，一个是用循沿工具，线形默认的不是切割线而是什么侧位出血线，而且后边再改线形没有效果，以至于不能导入3D;另一个错误是如图所示的定义具体内容工具，每个的功能不同，点错了出错了。。。。觉得雅图是个很智能的软件，但是细微的东西太多了，功能很多，要很耐心，很仔细的辨别，应用，还要多练习。。。。

wolfshawn · 发表于 2014-8-18 16:20:37

本帖最后由 wolfshawn 于 2014-8-18 16:23 编辑

循沿工具和线条偏移工具长得很像，一不小心就弄错：1.线型不同：循沿工具默认是用来制作出血线的（默认线型就是bleed），通常既不会印刷出来，也不会当做轮廓切割；而偏移相当于对所选线条复制后放大或缩小，线型与被复制的对象保持一致（有必要也要进行修改）；
2.使用方法不同：循沿工具图标一直高亮显示，而线条复制工具须先选定对象，否则以灰色显示。
3.它俩长得还是有点区别的：循沿工具有个小箭头；线条偏移工具没有
另，Mate和Glue的使用方法类似，即：
如有两个区域，其中一个是Mate或Glue，则另一个必须是Target，方可设置正确。

希望有帮到你。

反咬口 · 发表于 2014-8-18 22:24:21

感谢楼主的教程，让我受益不少。

dashiguan266 · 发表于 2015-2-5 16:33:19

学习一下

闲俞 · 发表于 2015-2-6 14:34:55

不错，回头我也试试

ace889 · 发表于 2015-2-9 11:54:41

配对工具本身也有局限，比如自锁底，即便定义配对，也无法粘贴。

sxan8249 · 发表于 2015-2-9 12:41:03

学习一下，谢谢分享

lt0862 · 发表于 2015-7-4 14:12:59

好东西，值得学习

蒹葭漫天 · 发表于 2015-7-16 16:56:35

谢谢楼主，学习了
