运输包装数据,包装工程师或包装从业者值得收藏!

发布者: Packme|来自: 网络|2019-8-12 21:26
661 1


每一个包装工程师或包装从业者都必须考虑产品是内销还是出口,内销时不用考虑装货柜要求,如果是出口的则要考虑周全,否则产品出口时货柜装货物不当的话会造成一些麻烦或资源浪费。


一、货物运输设计要求

下面为大家说明出口产品设计时的装货要求。

1.空运  专用运输机的舱门尺寸为1500mm×1600mm,产品设计好后装栈板时必须考虑这个尺寸,不能大于它。

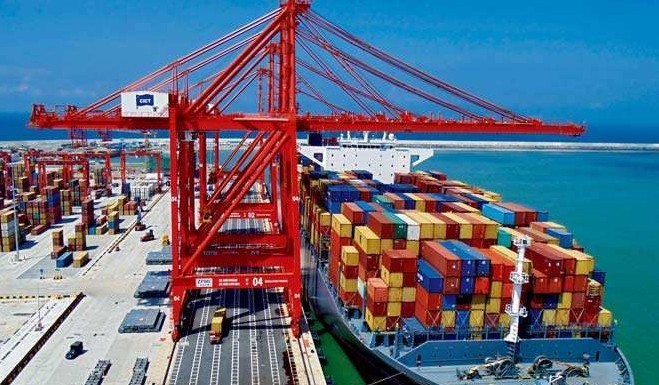

2.货柜运输

货柜运输有三种尺寸的集装箱。

20ft货柜内尺寸为(L ×W×H):232.25in×92in×94in或5899mm×2336.8mm×2387.6mm。

40ft平柜内尺寸为(L×W×H):474in×92in×94in或12039.6mm×2336.8mm×2387.6mm。

40ft高柜内尺寸为(L×W×H):474in×92in×102in或12039.6mm×2336.8mm×2590.8mm。

对于同种包装件在仓库堆码和货柜堆码条件下的额定负载按如下公式计算:  L=M×[(H-h) /h]×F

式中 L——计算所得的额定载荷,lbf或N;

      M——单位包装件或单个包装的质量,lbf或kg;

      H——仓库或货柜内的最大堆码高度,in或m(如果不知道该值,则按一般最高度2.7m);

      h——单位包装件或单个包装箱的高度,in或m;

      F——安全系数(空运系数取3,海运系数取5.12)。

设计包装箱时应该考虑包装物尺寸、重量、木栈板尺寸、运输工具空间体积等。当采用货柜运输时,若使用标准的木栈板48in×42in、48in×40in,以下为包装箱之推荐选择尺寸(为外部尺寸,且未指明高度)。其他尺寸的包装箱亦可以使用,但必须考虑充分利用空间体积。

3、标准栈板

48in×42in标准栈板用纸箱尺寸:

24in×4in、21in×16in、 21in×12in、17in×14in、16in×14in、18.75in×10.50in、14in×12in、14in×10in。

48in×40in标准栈板用纸箱尺寸:

24in×13.33in、20in×16in、20in×12in、19in×10in、17in×13.33in、16in×13.33in、13.33in×12in、13.33in×10in。

设计包装箱的长宽最好接近推荐尺寸,纸箱的高度不限,通常情况下每个栈板的纸箱组合高度(包括栈板)不超过1200mm,每叠放两个栈板。

包装箱须能承受运输过程中的堆栈负载,建议用以下公式来计算堆栈负载:

L=W×(H-D)/D×(F/N)

式中 L——最小安全堆栈负载;

   W——单层包装箱重量;

   H——堆栈高度(含栈板);

   D——单层包装箱高度;

   F——安全系数;

   N——单层包装箱。

二、纸箱尺寸设计要求

当知道某件物品需要纸箱来包装时,我们可以去确定它的尺寸及所用材质,但也得了解以下几个常见的问题:

1.根据产品预估产品包装方式及大致尺寸、每个纸箱包装数量、摆放方式。大致估算出纸箱的外尺寸,从而为测算堆码层数做准备。注意摆放方式直接影响纸箱的长、宽、高,三者之比一般控制在1.5∶1∶1。

2.计算纸箱的抗压强度。根据公式可计算出:纸箱的抗压强度=单个纸箱毛重×(堆码层数-1)×安全系数。一般来讲,如果纸箱内装EPS、折纸、刀卡等,且是与纸箱高度一致的,可有效地增加纸箱的抗压强度,从而实际上需要的抗压强度数值比理论计算数值偏低。

3.根据产品的特点,选择合适的包装结构。上面所讲的各种结构,如物品过重,还可考虑加强型结构(内卡、围边) 。结构选择的正确与否,直接影响材料的成本以及所要求的抗压值。

4.选择合适的材质。定量=抗压强度(kg)×9.8/(0.95×层数×1.5)(其中1.5是耐破系数)。根据总的定量和产品包装的其他要求,确定面纸、芯纸等纸质及技术指标。

5.确定纸箱的尺寸。对前期所完成的各个环节进行核算、确认、方案优化。选择最佳的方案(包括材料、摆放方式),最终确定纸箱的尺寸。

6.保证内尺寸或外尺寸符合要求,材质的定量、边压强度、耐破强度、戳穿强度、环压强度、抗压强度等也要符合工艺要求。另外,贴合方式、印刷颜色(PANTONE编号)及位置等也要符合要求。
