[悬赏任务] 怎么计算纸箱这样堆叠是否安全

[复制链接]

签到天数: 24

该用户今日未签到

18

帖子

10

声望

12

共享银

包装大夫

Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14

积分
114
发表于 2021-7-16 14:45:38 | 显示全部楼层 |阅读模式
10共享银

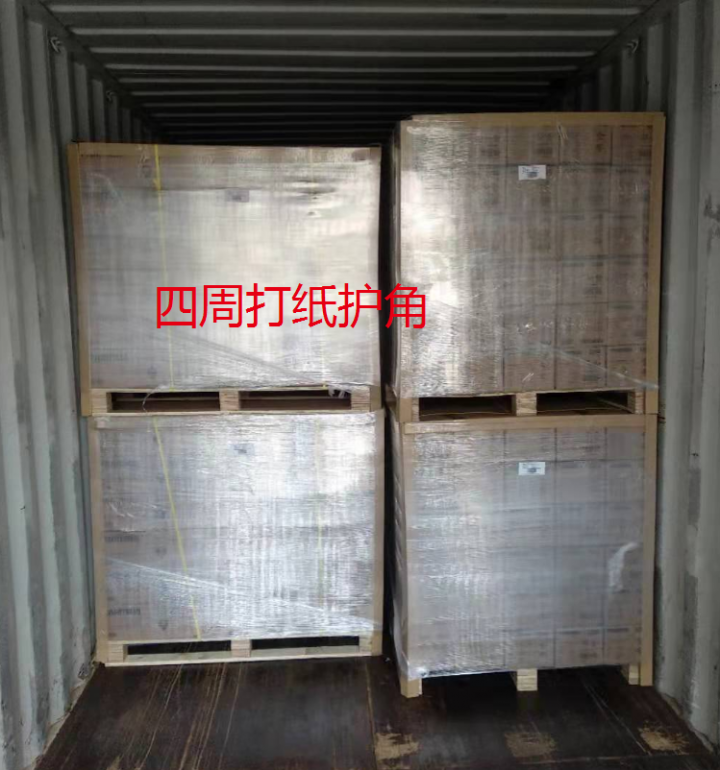

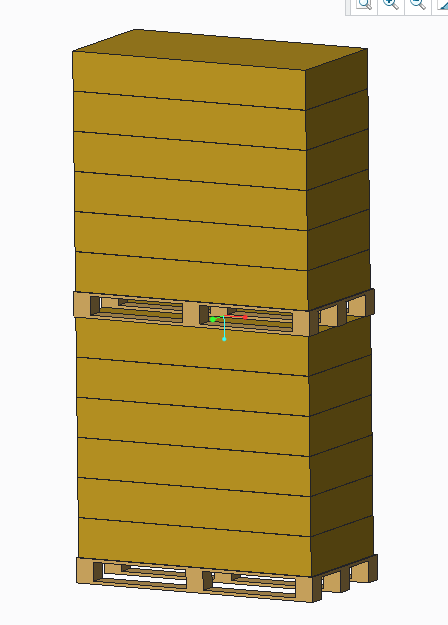

如下图所示,外箱的刀模尺寸是1222*613*180mm,瓦楞纸的边压强度为8000N/M,箱子装上产品配件之后约36KG,卡板尺寸是1250x650mm,打卡板后单个卡板的尺寸是1250*650*1260mm,然后两个卡板堆叠在一起,四周打上纸护角,大概1.5个月就可以卸货,请问怎么计算箱子会不会被压塌 微信图片_20210716143158.png 微信图片_20210716144359.png

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 56

今日第21个签到

179

帖子

10

声望

467

共享银

VIP会员

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
1141
发表于 2021-9-6 10:07:48 | 显示全部楼层
纸箱堆码测试的计算标准
堆码强度及堆码载荷
    堆码强度指仓库储存的瓦楞纸箱包装在静态压力之下堆垛,即将坍塌之前所能承受的载荷。堆码强度可通过堆码强度实验进行测试,也可根据测试的抗压强度进行推算。堆码强度中所指的载荷均指最低层的纸箱承受载荷,即最低层箱的堆码强度。堆码强度的表达式:
Pw=(H-h)/h×K×W(公式一)
式中:Pw——堆码载荷kg
h——瓦楞纸箱外部高度cm
W——商品重量(产品加箱重)kg
H——箱体堆码高度cm
K——瓦楞纸箱的疲劳系数,与堆码时间有关
当箱体的堆码高度H受运输工具、仓库以及气候条件的制约。如水运时,在船舱内的箱体堆码高度一般不超过6米。箱体的堆码强度与堆码高度可由堆码实验得出,比理论计算的结果更为准确。还有一些其他的方法也可以用来确定在堆码强度允许的范围内最大的堆码层数。
安全系数法
    安全系数指瓦楞纸箱在实际堆码情况下所具有的安全程度。用公式表达就是纸箱的抗压强度与其最大堆码负荷之比。
    纸箱的抗压强度是在瞬时动态使纸箱损坏的负荷,而堆码强度则是指纸箱在持久静态下所能承受的符合,所以前者比后者大的多。两者之间有一定的比例关系,即为安全系数。
K=P/Ps (公式二)
式中,K——安全系数
P——空箱抗压强度kg
Ps——最大堆码符合kg
    因为在堆码的过程中,只有最下层的纸箱承受最大的堆码负荷,故最下层纸箱的承载能力就是我们所要求的,最大的堆码负荷为
Ps=G(Nmax-1)(公式三)
式中,Ps——最大堆码符合kg
G——单个纸箱重量kg
Nmax——最大堆码层数
    经实践证明,安全系数一般为2~5。
    当安全系数为2时,说明最下层纸箱可堆码其抗压强度为50%的负荷。我们可以通过安全系数秋初纸箱的承载能力或最大堆码层数。即有:
Ps=P/K(公式四)
Nmax=P/KG+1(公式五)
    安全系数取决于堆码时间、堆码尺寸、印刷方式、箱体开孔状况、产品特性、环境条件、装卸与搬运次数及其工作行为文明程度等、一般安全系数K有下列表达式:
K=1/(1-α)(1-β)(1-γ)(公式六)
式中,α——箱体开孔强度降低率,一般取值10%~20%
β——运输过程强度降低率,一般取值20%
γ——仓储过程强度自然降低率,一般取30%~50%
将公式六代入公式四和公式五便可计算出纸箱的承载能力(最大堆码负荷)和最大堆码层数。
你看下吧
好好学习,乖乖吃饭!

签到天数: 245

今日第13个签到

25

帖子

10

声望

19

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1271
发表于 2021-9-8 10:45:39 | 显示全部楼层
橙子精 发表于 2021-9-6 10:07
纸箱堆码测试的计算标准
堆码强度及堆码载荷
    堆码强度指仓库储存的瓦楞纸箱包装在静态压力之下堆垛 ...

请问Pw(堆码载荷)=P(空箱抗压强度吗)
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 56

今日第21个签到

179

帖子

10

声望

467

共享银

VIP会员

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
1141
发表于 2021-9-8 11:07:11 | 显示全部楼层
fangting2009081 发表于 2021-9-8 10:45
请问Pw(堆码载荷)=P(空箱抗压强度吗)

嗯 是的
好好学习,乖乖吃饭!

签到天数: 245

今日第13个签到

25

帖子

10

声望

19

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1271
发表于 7 天前 | 显示全部楼层

谢谢大佬!
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 56

今日第21个签到

179

帖子

10

声望

467

共享银

VIP会员

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
1141
发表于 5 天前 | 显示全部楼层

计算出来的理论值最好还是测试下。毕竟实践是检验真理的唯一标准
好好学习,乖乖吃饭!

签到天数: 2

今日第12个签到

4

帖子

10

声望

100

共享银

包装上造

Rank: 2Rank: 2

积分
13
发表于 3 天前 | 显示全部楼层
可以输入条件试试

瓦楞纸箱堆码强度计算-2014.xlsx

792.2 KB, 下载次数: 1, 下载积分: 迷币 -2
