[纸/瓦楞结构] 微波炉瓦楞缓冲包装

  [复制链接]

签到天数: 358

该用户今日未签到

144

回帖

15

声望

594

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2845
发表于 2021-1-21 10:50:27 | 显示全部楼层 |阅读模式
禁塑令的呼声越来越近,而且很多国外的厂商已经开始执行,EPS和EPE等塑料类包装将会得到抵制禁止。包装材料目前暂时被禁锢在瓦楞纸板、蜂窝纸板、纸浆模塑等纸质类的环保型材料上。

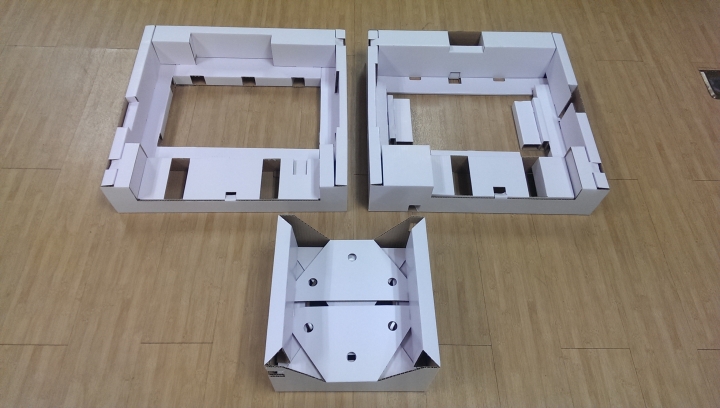

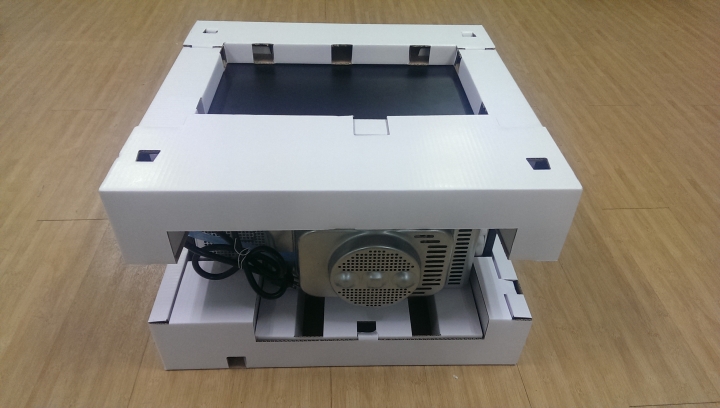

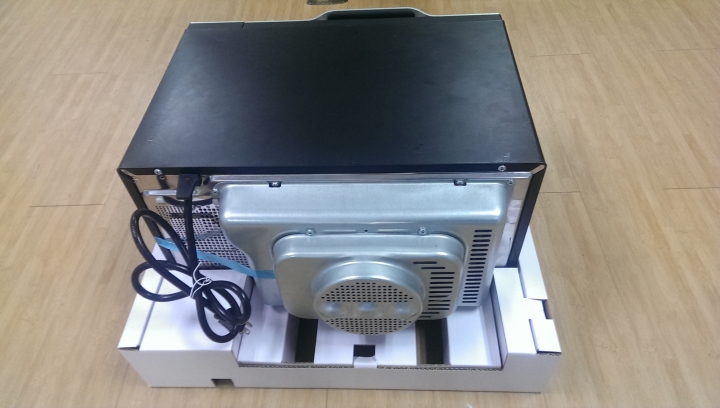

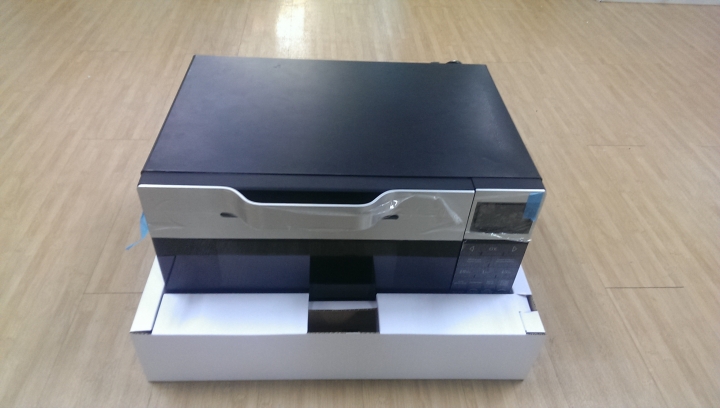

受订单数量及开发周期等因素限制,特此分享一款曾经做过的微波炉全瓦楞内缓冲包装,
此类瓦楞包装的优势:设计灵活,可在产品开发阶段介入,大大缩短产品开发,无需昂贵模具费,订单数量多或者少都可以满足。
                        劣势:人工成本高




点评

效果不错,部件多了点  发表于 2023-3-7 14:42

评分

参与人数 1共享银 +15 迷币 +20 收起 理由
小彭友 + 15 + 20 前方高能,大神出没~

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

2位会员因此贴向贴主表示感谢!

签到天数: 358

该用户今日未签到

144

回帖

15

声望

594

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2845
 楼主| 发表于 2021-1-21 14:43:46 | 显示全部楼层
图纸已上传附件,有条件的可以做出来,慢慢摸索。中间为加强缓冲的填充配件需成型好先

微波炉内衬AAA.dxf

700.25 KB, 下载次数: 208, 下载积分: 迷币 -2

售价: 2 共享银  [记录]

评分

参与人数 2共享银 +20 迷币 +20 收起 理由
Packme + 10 + 20 前方高能,大神出没~
samli + 10 大神请收下我的膝盖~

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

1位会员因此贴向贴主表示感谢!

签到天数: 358

该用户今日未签到

144

回帖

15

声望

594

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2845
 楼主| 发表于 2021-1-21 13:41:44 | 显示全部楼层
yezhuma_cn 发表于 2021-1-21 13:19
微波炉里面的,为什么还要设计得这么复杂?

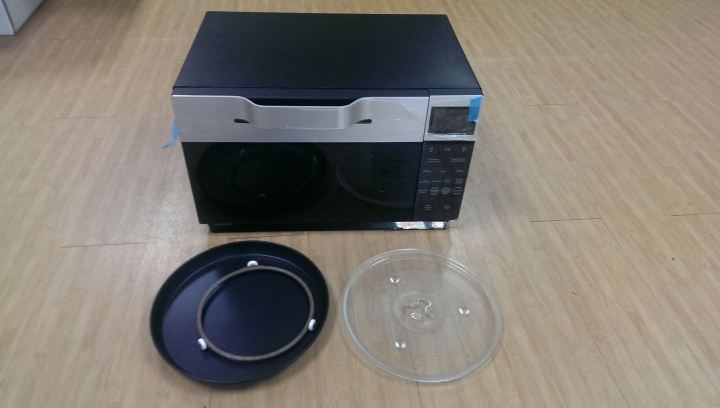

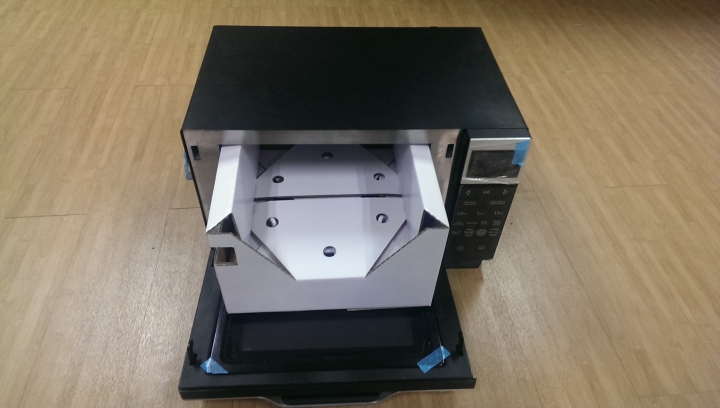

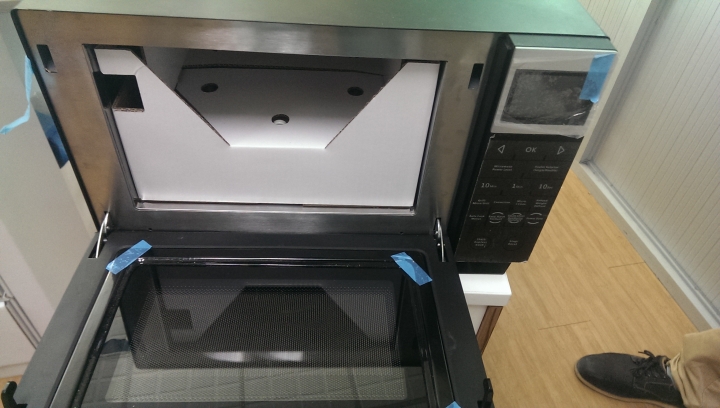

因为包装空间限制,转盘(玻璃)及一些配件只能放内腔。为防止这些配件之间碰撞和刮伤机器内腔,才做了这么一个配件盒,同时内腔里面不是整齐的平面,有凸起的结构部件,配件盒就要做相应的避让,同时要有一定的美观度,好拆开箱体验好
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

3位会员因此贴向贴主表示感谢!

该用户从未签到

89

回帖

10

声望

29

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1789
QQ
发表于 2021-1-21 11:54:08 | 显示全部楼层
这设计设计挺烧脑的,会被流水的员工吐口水淹si
风之琴铃原创著作:《天龙六部》包装工程设计论

3位会员因此贴向贴主表示感谢!

签到天数: 7

该用户今日未签到

169

回帖

10

声望

0

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1996
发表于 2021-1-21 11:52:27 | 显示全部楼层
不错不错
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 358

该用户今日未签到

144

回帖

15

声望

594

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2845
 楼主| 发表于 2021-1-21 12:00:19 | 显示全部楼层
风之琴铃 发表于 2021-1-21 11:54
这设计设计挺烧脑的,会被流水的员工吐口水淹si

刚开始会,熟练了你不让做还给你急
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 358

该用户今日未签到

144

回帖

15

声望

594

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2845
 楼主| 发表于 2021-1-21 12:01:32 | 显示全部楼层
samli 发表于 2021-1-21 11:55
楼主能把图纸分享出来吗?

看大家反馈情况,人多就分享出来
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 2191

该用户今日未签到

4034

回帖

12

声望

1005

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
23944
发表于 2021-1-21 12:10:55 | 显示全部楼层
tom8610 发表于 2021-1-21 12:01
看大家反馈情况,人多就分享出来

图纸上来,直接加精!
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 19

该用户今日未签到

514

回帖

17

声望

635

共享银

荣誉VIP

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
3860

热心会员

发表于 2021-1-21 13:19:51 | 显示全部楼层
微波炉里面的,为什么还要设计得这么复杂?
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 67

该用户今日未签到

17

回帖

10

声望

0

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
376
发表于 2021-1-21 13:44:29 | 显示全部楼层
厉害厉害,膜拜大佬
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 19

该用户今日未签到

514

回帖

17

声望

635

共享银

荣誉VIP

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
3860

热心会员

发表于 2021-1-21 14:14:55 | 显示全部楼层
tom8610 发表于 2021-1-21 13:41
因为包装空间限制,转盘(玻璃)及一些配件只能放内腔。为防止这些配件之间碰撞和刮伤机器内腔,才做了这 ...

期待展开图,让大家学习学习,很多人是怕这种折叠设计,其实,设计合理一点,折叠也不会太复杂。
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)
