[纸/瓦楞结构] 电暖扇缓冲折纸结构

[复制链接]

该用户从未签到

26

帖子

10

声望

303

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
353
发表于 2018-11-15 08:27:24 | 显示全部楼层 |阅读模式

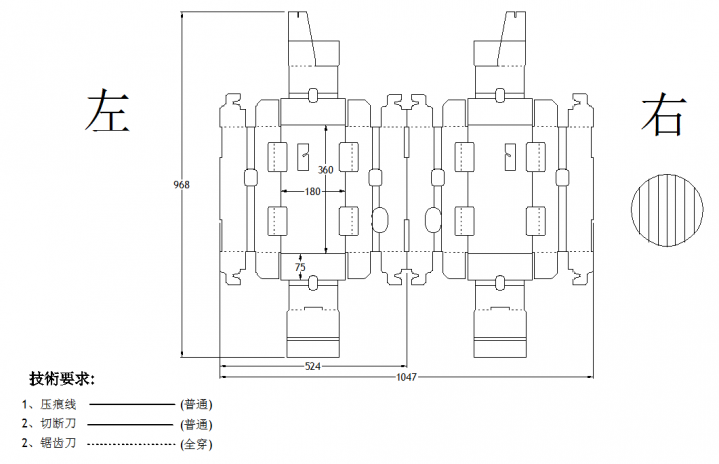

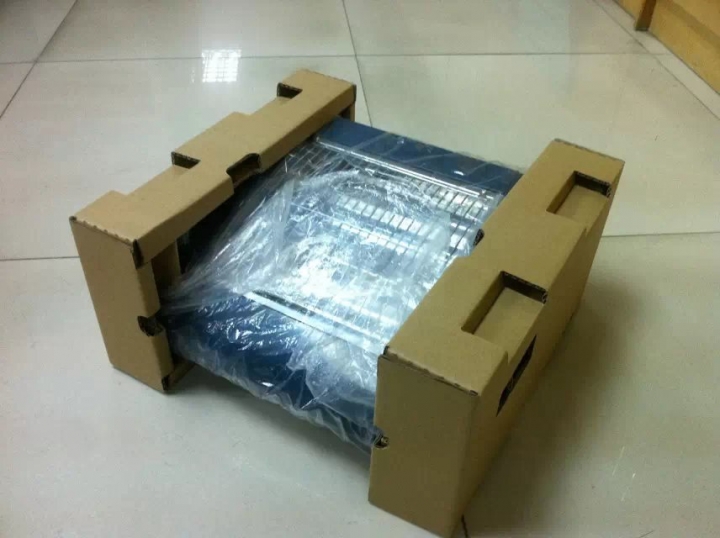

这是一款用B楞瓦楞纸折纸设计成型的,无需粘胶,只要手工折好就可以用了,分享给大家参考和讨论交流。

电暖扇纸缓冲结构.dwg

84.38 KB, 下载次数: 47, 下载积分: 迷币 -2

售价: 2 共享银  [记录]

评分

参与人数 1共享银 +3 迷币 +20 收起 理由
Packme + 3 + 20 骚年,我看好你!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

1位会员因此贴向贴主表示感谢!

签到天数: 122

该用户今日未签到

10

帖子

10

声望

25

共享银

包装公大夫

Rank: 26Rank: 26

积分
604
发表于 2018-11-15 14:40:09 | 显示全部楼层
hector 发表于 2018-11-15 11:08
我是不明白,不是挑战你。我的理解是:下沉开槽之后,跌落几次之后会不会更容易破裂,反而起不到缓冲作用?
...

刚好看到顺手帮楼主回复一下,这个下沉槽确实是要削弱瓦楞纸板的结构强度。这个原理跟EPS发泡缓冲垫边缘的间隔槽位类似。据我了解,电暖扇虽然体积大,但质量较轻。高强度瓦楞纸板跌落形变量太小,传递到产品本身的冲击力会非常大。分分钟出现产品破了,包装还是完好的情况。所以根据实际情况适当在中间开槽,降低缓冲纸卡边角强度,在角跌落和边跌落能增大纸板的形变量(即吸收更多的冲击能量),能有效保护产品本身。
原理上,重物会偏向使用高强度低形变的“硬”缓冲材料,质量轻的产品则偏重于低强度高形变的“软”缓冲材料。包材不是绝对需要强度高的,一切都是根据实际情况而定,没有绝对的。

点评

感谢: 5.0
感谢: 5
  发表于 2020-1-18 10:40

评分

参与人数 1共享银 +2 迷币 +15 收起 理由
Packme + 2 + 15 骚年,我看好你!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

7位会员因此贴向贴主表示感谢!

签到天数: 8

该用户今日未签到

26

帖子

11

声望

25

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
308
发表于 2018-11-15 08:37:45 来自鈦金镶钻至尊版iphoneXS Max | 显示全部楼层
楼主这个结构做得不错。
开槽和下沉的作用是什么?是用来放一些配件还是基于其它考虑?
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

409

帖子

10

声望

22

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2401

活跃会员

发表于 2018-11-15 09:04:42 | 显示全部楼层
台湾公司吗?繁体字
To be a senior packaging engineer

该用户从未签到

26

帖子

10

声望

303

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
353
 楼主| 发表于 2018-11-15 09:06:06 | 显示全部楼层
hector 发表于 2018-11-15 08:37
楼主这个结构做得不错。
开槽和下沉的作用是什么?是用来放一些配件还是基于其它考虑? ...

你好!谢谢你关注,开槽下沉是起到一个缓冲保护功能。
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 366

该用户今日未签到

37

帖子

10

声望

17

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1638
发表于 2018-11-15 09:38:14 | 显示全部楼层
有创意 非常不错
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 97

该用户今日未签到

91

帖子

10

声望

85

共享银

包装公大夫

Rank: 26Rank: 26

积分
708
发表于 2018-11-15 10:17:21 | 显示全部楼层
厉害了 ,感谢 学习了
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 8

该用户今日未签到

26

帖子

11

声望

25

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
308
发表于 2018-11-15 11:08:33 来自鈦金镶钻至尊版iphoneXS Max | 显示全部楼层
我是不明白,不是挑战你。我的理解是:下沉开槽之后,跌落几次之后会不会更容易破裂,反而起不到缓冲作用?
       你所说的起到缓冲作用,是基于什么?能否说一下逻辑过程
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 91

该用户今日未签到

83

帖子

10

声望

13

共享银

包装公大夫

Rank: 26Rank: 26

积分
561
发表于 2018-11-15 11:15:06 | 显示全部楼层
结构精妙
发奋成为一祸害,遗他个千年万载!

签到天数: 465

该用户今日未签到

227

帖子

10

声望

572

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2628
发表于 2018-11-15 13:18:51 | 显示全部楼层
hector 发表于 2018-11-15 11:08
我是不明白,不是挑战你。我的理解是:下沉开槽之后,跌落几次之后会不会更容易破裂,反而起不到缓冲作用?
...

拱桥的桥洞大的结构还是小的结构使得桥更不容易塌?当然这个下沉开槽也是不能乱开
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 123

该用户今日未签到

92

帖子

10

声望

2

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
1532
发表于 2018-11-15 14:21:28 | 显示全部楼层
感谢版主的大作,版主大人能讲讲下沉槽的作用吗,是提供更好的抗振动性能吗
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)
