水泵运输包装优化设计

我piaoa123 · 发表于 2018-9-25 09:20:31

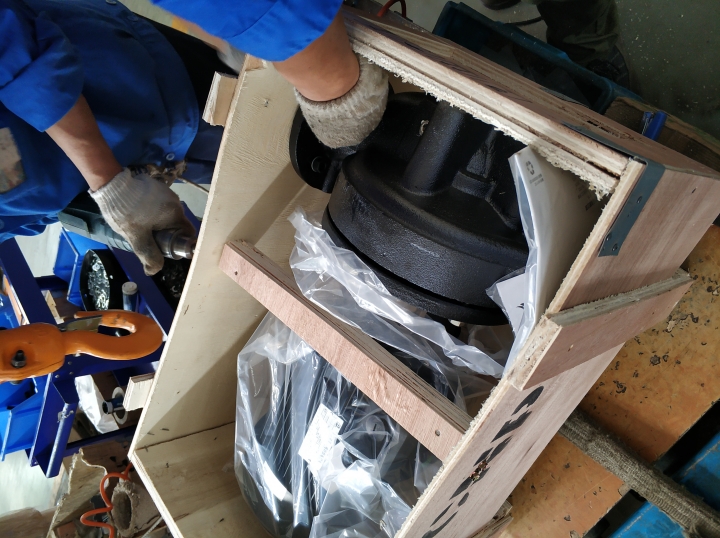

原包装方案是将水泵平放，上下用木条卡住，将法兰孔用螺杆固定在箱侧如图所示

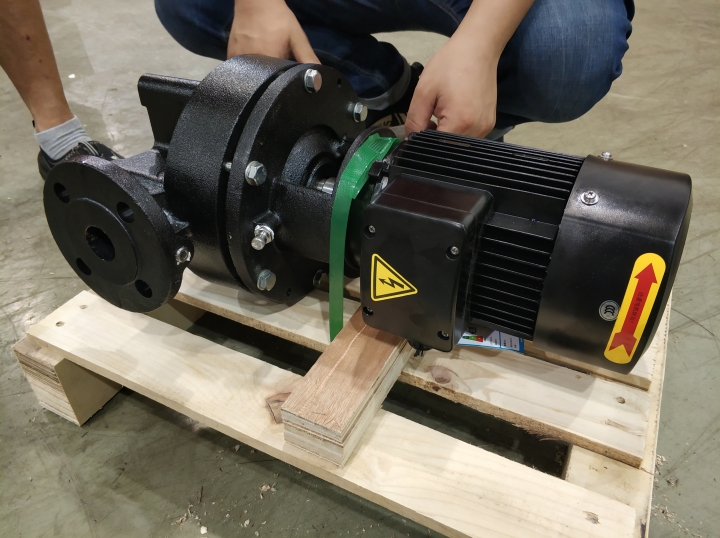

现进行包装优化，将产品平放，用打包带固定于底座，外面罩钢边箱
只是用打包带固定不牢固，请教各位有没有更好的方法固定产品呢？

包装工程 · 发表于 2018-9-25 17:14:31

产品大概多重，可有联系方式

我piaoa123 · 发表于 2018-9-26 09:08:17

包装工程发表于 2018-9-25 17:14
产品大概多重，可有联系方式

产品重量从几十到几百公斤不等，我的联系方式？站内信联系

bzzj2000 · 发表于 2018-9-26 13:03:41

原方案很简洁

我piaoa123 · 发表于 2018-9-26 13:30:01

bzzj2000 发表于 2018-9-26 13:03
原方案很简洁

是啊，简单的不要不要的，只要能把产品找方法固定好，会相对原包装省料一些的

z华rm · 发表于 2018-11-21 15:28:11

拧到栈板上？

我piaoa123 · 发表于 2018-11-29 15:19:59

z华rm 发表于 2018-11-21 15:28
拧到栈板上？

他家产品大部分产品重心比较高，不能立放，卧放没有底座固定，目前还没能提出更好的结构优化方案，只是原胶合板箱改成钢边箱，成本稍微降了点

犬扑蝶 · 发表于 2020-8-20 11:11:17

用法兰孔固定于底部是否可行？

Steve · 发表于 2020-8-25 08:45:40

犬扑蝶发表于 2020-8-20 11:11
用法兰孔固定于底部是否可行？

可行。但是会增加材料成本，法兰固定了，就需要支架支撑另一端

Steve · 发表于 2020-8-25 08:52:39

这样的打包带，起到的只是对下面施加的压力，其实可以增加四块木方，抵住一下。单单靠螺栓固定在侧板上，有外力冲击还是会存在风险，另一个木箱的设计上会对四周和上方有一端3-5厘米的安全距离。如果有外力施加在法兰固定面上的侧板上，对产品就有一定的冲击。如果延续这个方案的话法兰面与侧板间增加一定的缓冲吧。
