[纸/瓦楞结构] 乐视手机包装内一个巧妙的结构,免费分享给大家。

[复制链接]

签到天数: 621

该用户今日未签到

271

帖子

10

声望

405

共享银

包装中更

Rank: 66Rank: 66Rank: 66Rank: 66Rank: 66Rank: 66

积分
5523
发表于 2017-2-5 22:02:02 | 显示全部楼层 |阅读模式
前一阵买了一个乐视的手机
看到里面的结构很巧妙,给大家分享一下。

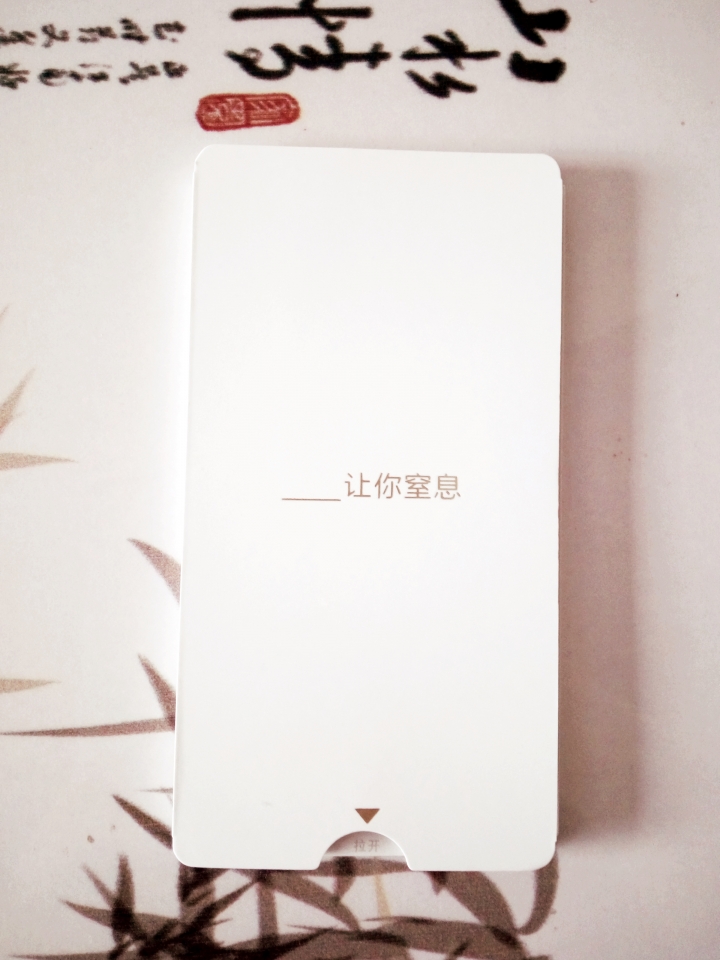

图一:正视图(内部含SIM卡针,使用说明书等)

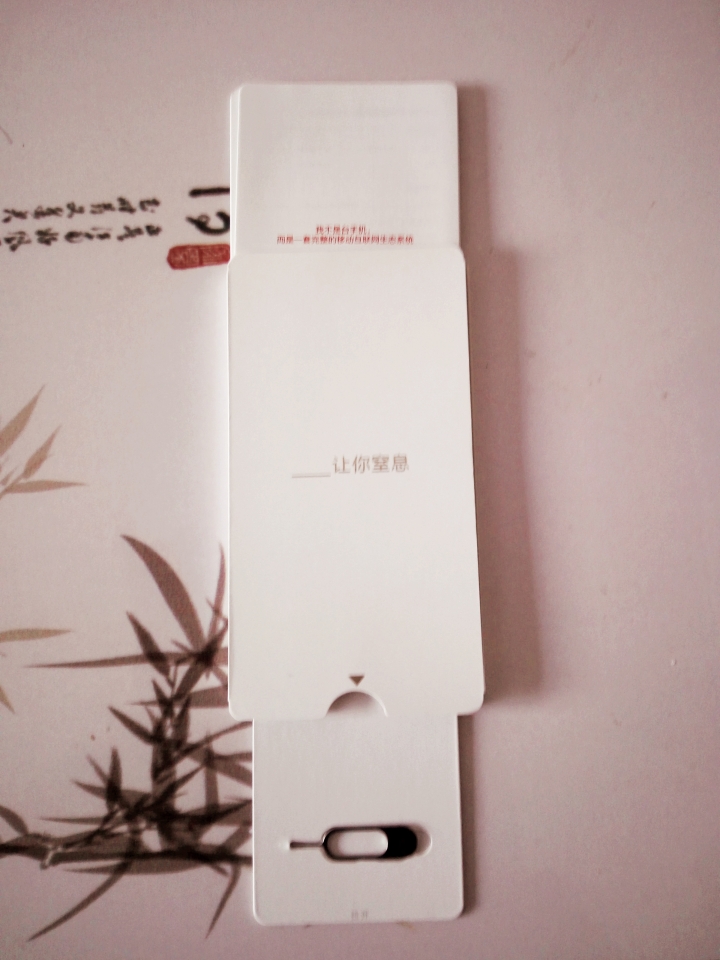

图二:抽出的效果图。(上方为说明书,下方为SIM卡针)

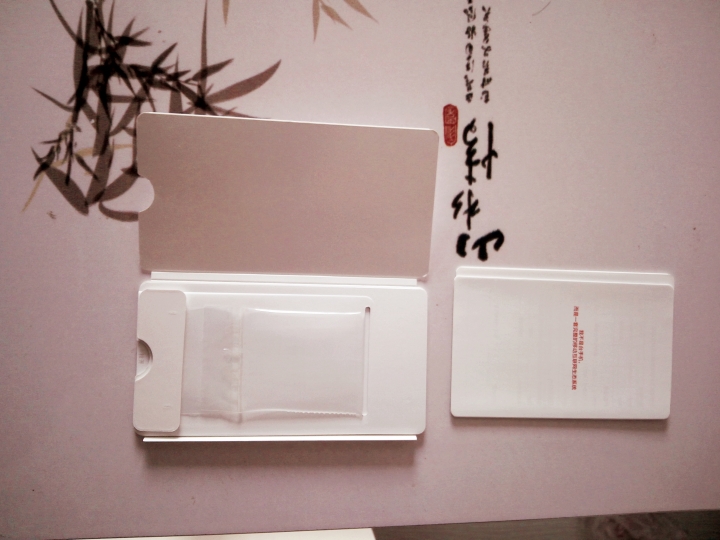

图三:第一步解剖(可直接看到说明书的摆放位置)

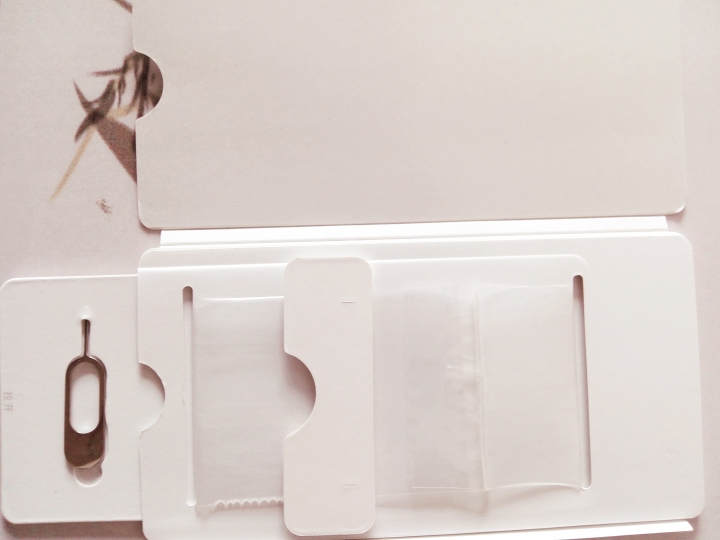

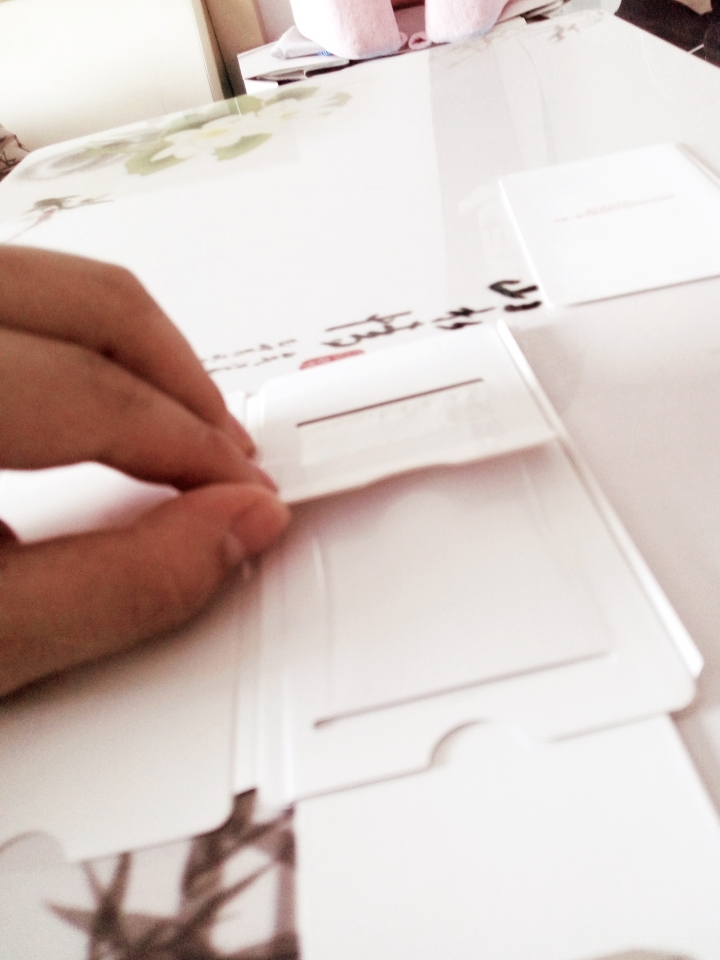

图四:具体结构(将塑料薄膜粘成一圈,穿过图中纸板。图中左侧小矩形带半圆弧的为说明书推板,粘贴在塑料薄膜上方。塑料薄膜下方也粘贴一块纸板,纸板上固定SIM卡针。当拽动塑料薄膜的下方纸板时,塑料薄膜转动,塑料薄膜上方的推板将说明书推出)

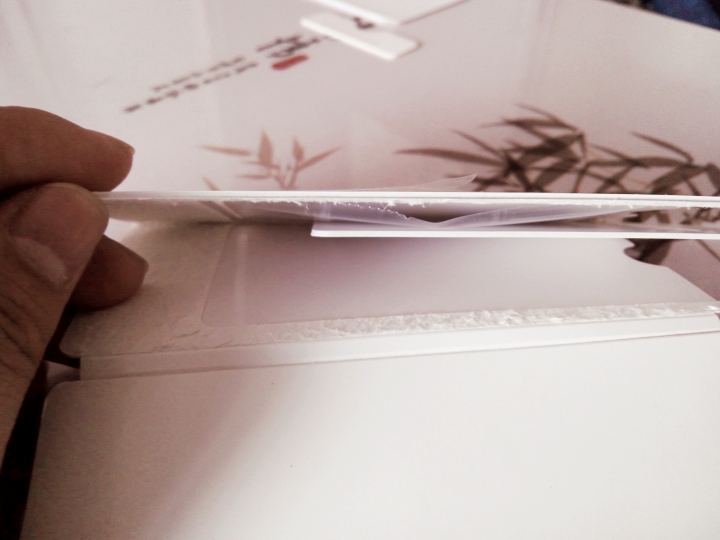

图五:细节图

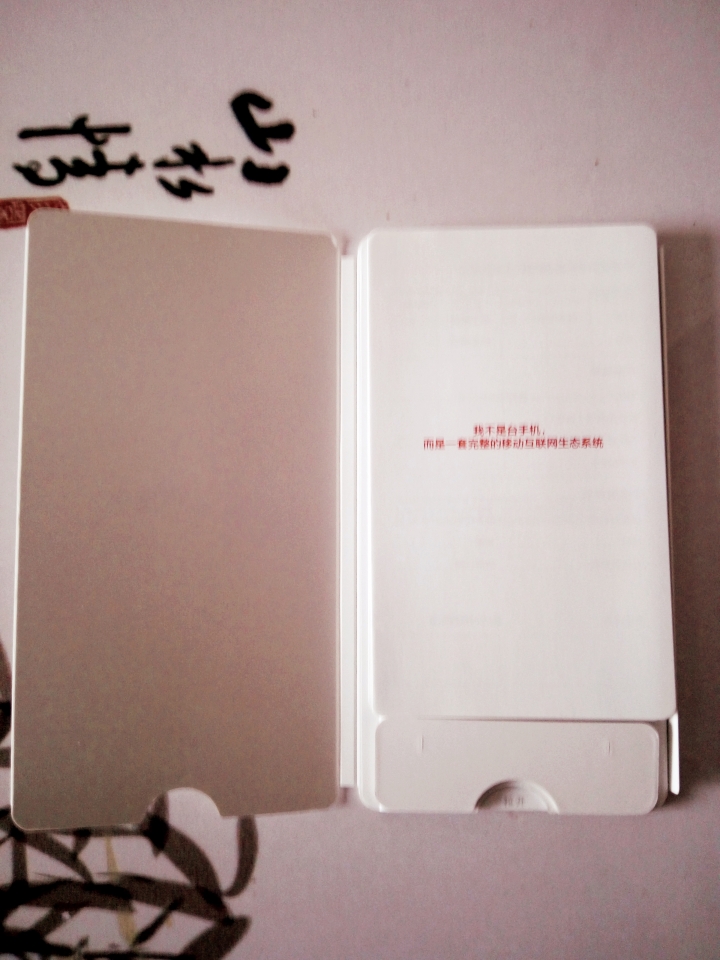

图六:细节图
图七:细节图
