[ArtiosCAD] 关于 ArtiosCAD平行面画不规则矩形的问题。

[复制链接]

签到天数: 7

该用户今日未签到

3

回帖

10

声望

0

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
56
发表于 2017-1-8 14:58:16 | 显示全部楼层 |阅读模式
关于 ArtiosCAD平行面画不规则矩形的问题。

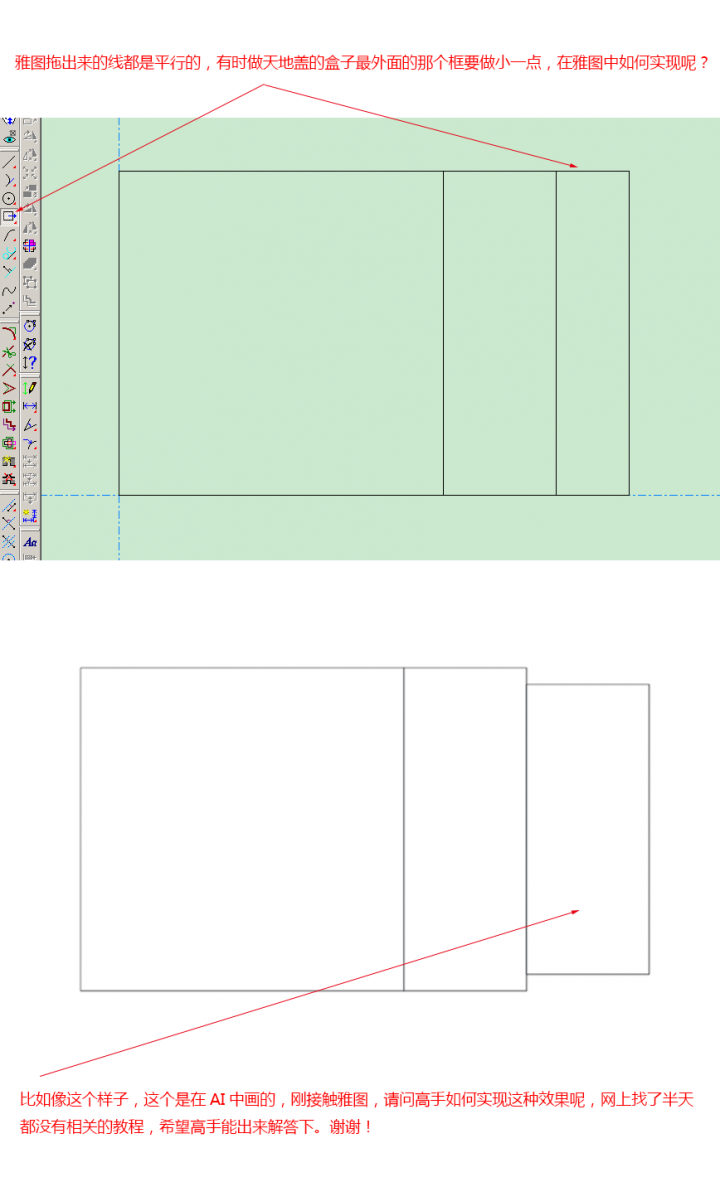

关于 ArtiosCAD平行面画不规则矩形的问题。希望高手解答下,具体情况看图片说明。


包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 17

该用户今日未签到

247

回帖

24

声望

3029

共享银

荣誉VIP

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
3082
发表于 2017-2-22 08:36:54 | 显示全部楼层

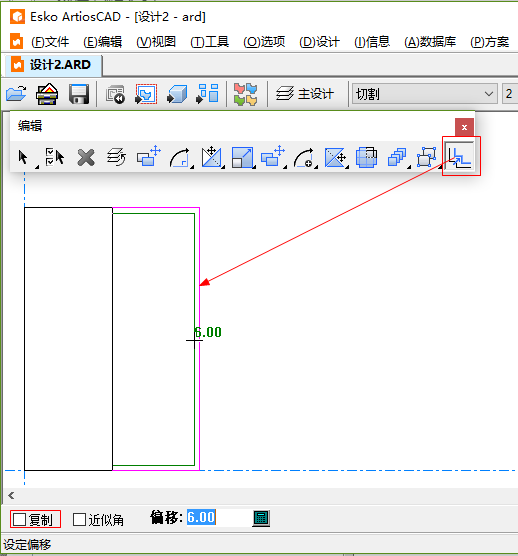

偏移工具可以快速实现你要的效果——当然,算不上“全自动化”:
Step1:如图,选中需改小的矩形框(3边);
Step2:点击“偏移”按钮;
Step3:取消勾选“复制”,按空格键调出小键盘,输入偏移的距离并点“确定”即可。
注意:按空格键前,确保鼠标在矩形框内,这样就是往矩形框内侧偏移;假设要缩小6mm,则绘制矩形框时,宽度方向预先+6mm

偏移工具

偏移工具
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 7

该用户今日未签到

19

回帖

10

声望

13

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
94
发表于 2017-2-25 09:02:57 | 显示全部楼层
CAD 里面 . 因为精确的原因. 肯定没有COREDARW. 或者AI 那么好用.
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 241

该用户今日未签到

39

回帖

10

声望

84

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2013
发表于 2017-2-25 11:05:31 | 显示全部楼层
用倒角工具把一边斜下去3mm也行
