[纸/瓦楞结构] 浅谈包装工艺和绘图结构

[复制链接]

签到天数: 146

今日第36个签到

279

帖子

18

声望

218

共享银

荣誉VIP

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
3727
发表于 2016-11-30 17:24:19 | 显示全部楼层 |阅读模式
     一贯发帖前有一大段废话。
1:本贴也是由Q群引申出来。
2:基础东西大神请喷。
3:未参考百度,纯属手打,多年精华,毫无保留,如有错误,那你来打我吧。

      发帖缘由:群里有人问到,纸盒成型压平出货会爆线(压线)。如下图,当然他这个问题主要还是在客户选择的运输方式占绝对因素,
但我们也有几个方面去改进,然后就延伸想到了模切这一块。可能实际讲解跟这个问题关联不大。

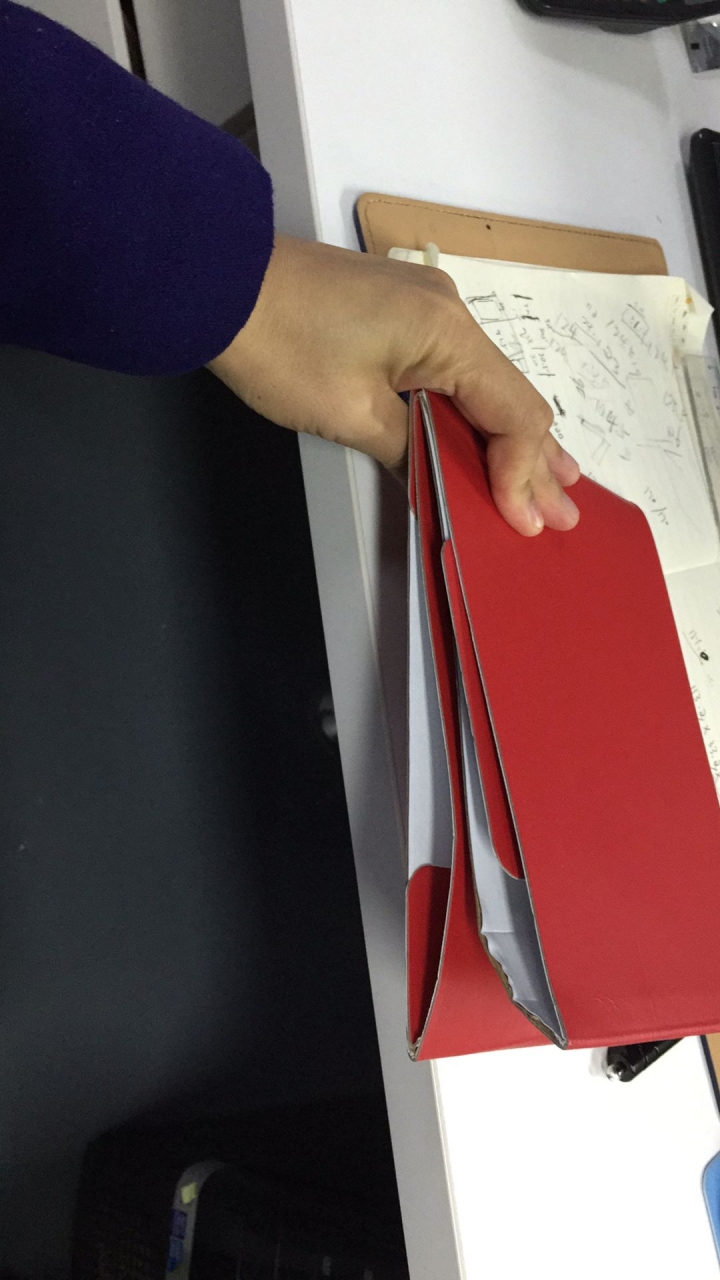

            (图一)
              (图二)
               (图三)

            当然改善上诉问题(注意用词,叫改善不叫解决),方法很多,结构上,调整锁底高度和缩位等,调整尺寸,合理配纸(黄面相对白面,覆膜相对光油不容易爆线),工艺的选择等等都可以。但是今天要讲的是关于模切。

         今天谈的模切都是平压平,圆压圆其实都是类似就不赘述。
一:模具耗材。

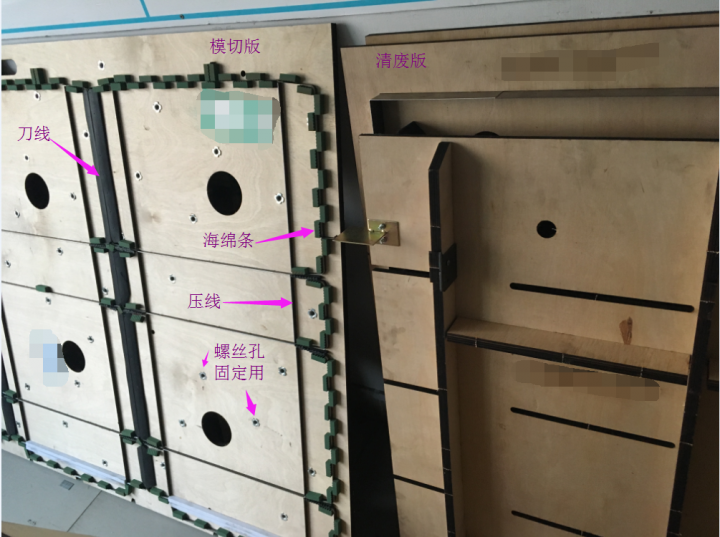

           下图是最普通的模具,百分之95以上的纸箱厂都是下图这样的模版。

刀:

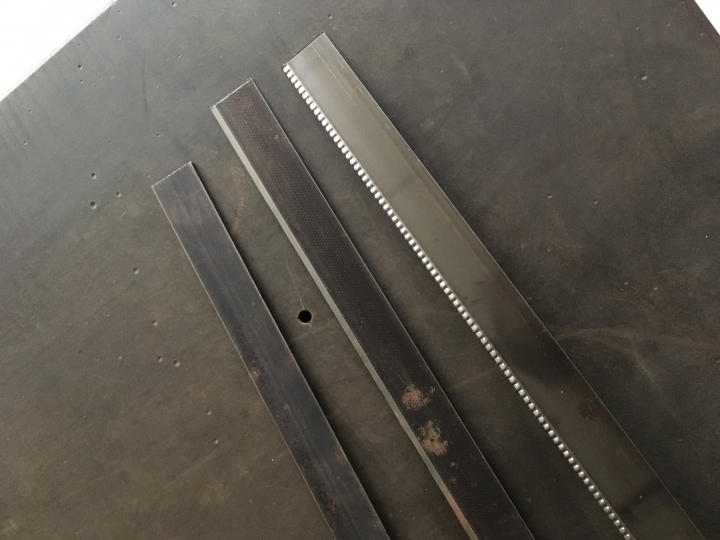

从左到右一次为:压线刀,普通刀,波浪刀(放割伤,模切后纸板边缘成波浪形状)

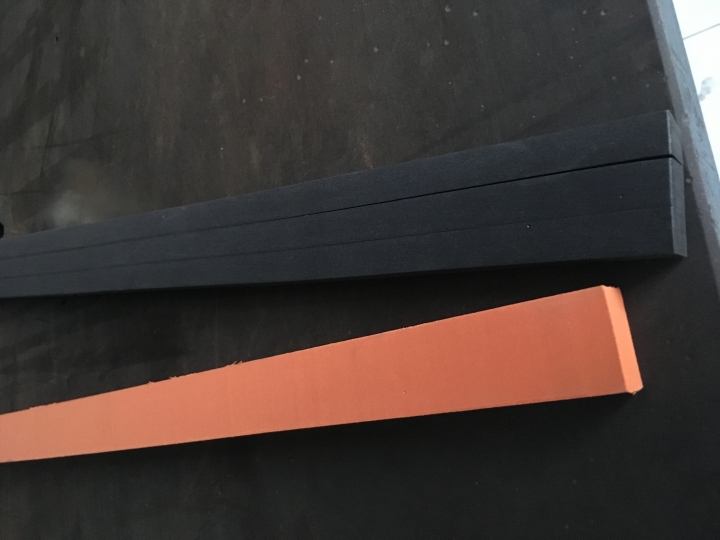

海绵条(硬度不一样,黄色的比黑色的硬一点,下面白色的更硬)

起线条(做压线垫在钢板下面让纸箱表面压线凸起,这样成型更好)

等等等等......

     而为了改善上诉问题,我们需要在细节下功夫。

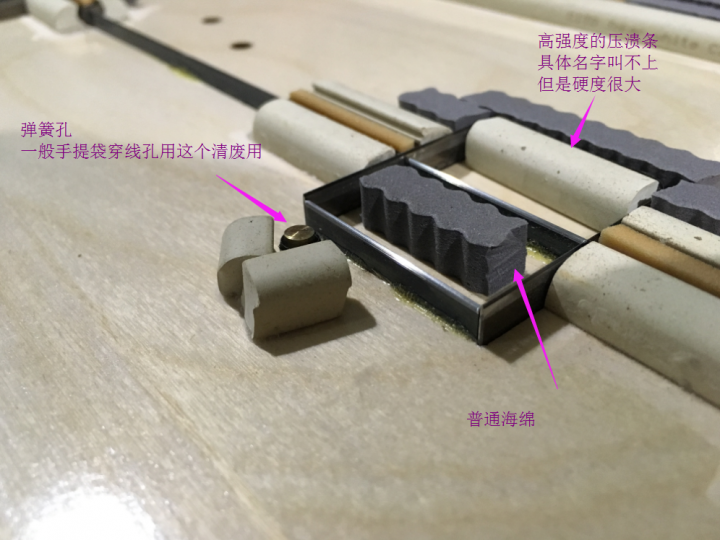

其一:选择合适的压条,将纸板压溃,一般的海绵条硬度太软。需要下列形式的

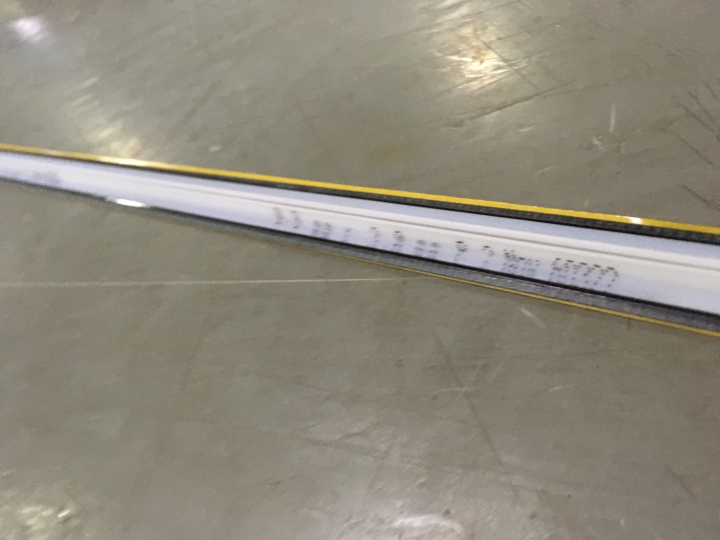

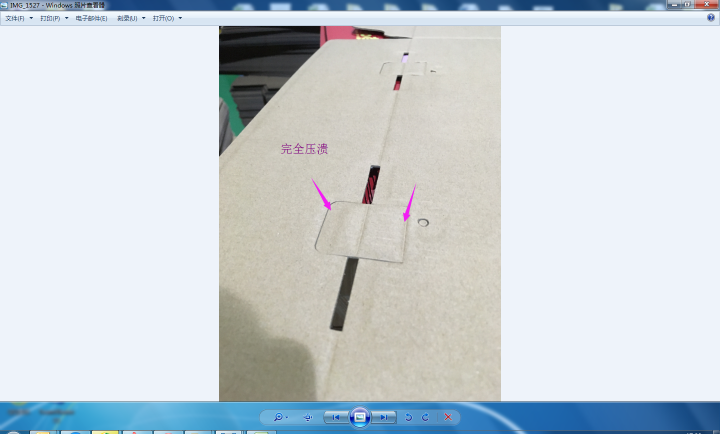

      白色压条能将纸板压溃如右图,这样的处理在纸箱成型特别是插口位置能很好的插拨。常规的模切我们经常会遇到锁扣难插,破损或则不牢等。所以如果对上诉问题的底部两个角采取压溃的方式也能较好的避免爆线。。
                海面条.png     纸箱.png

其二:是压线的选择。

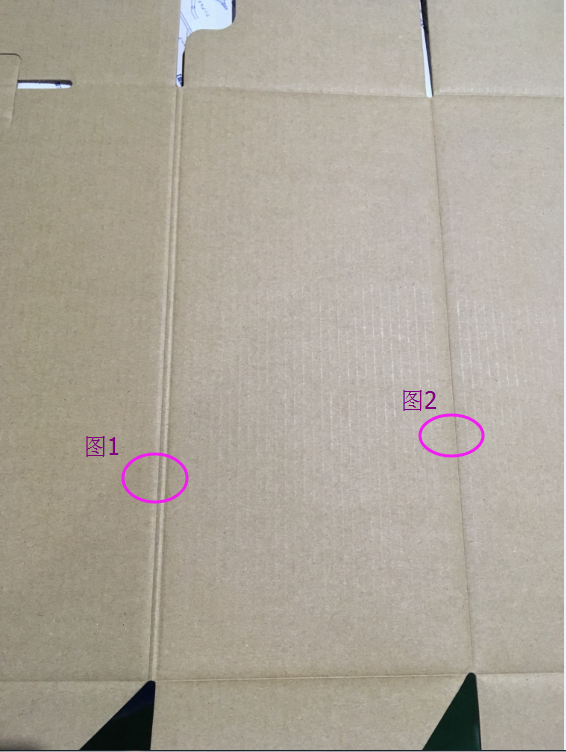

          图1  为特殊处理过后的双压线                       图二 为常规纸箱压线


双压线的好处明显优于单压线,但是不是所有地方都适合做双压线。一般当我们需要压线挠度较其他低时,或则防止成型跳愣(如下图),再或者减轻爆线等等等。主要是前两种,减轻爆线也有一定作用。一般彩盒,礼盒运用较多,运输箱几乎很少见。

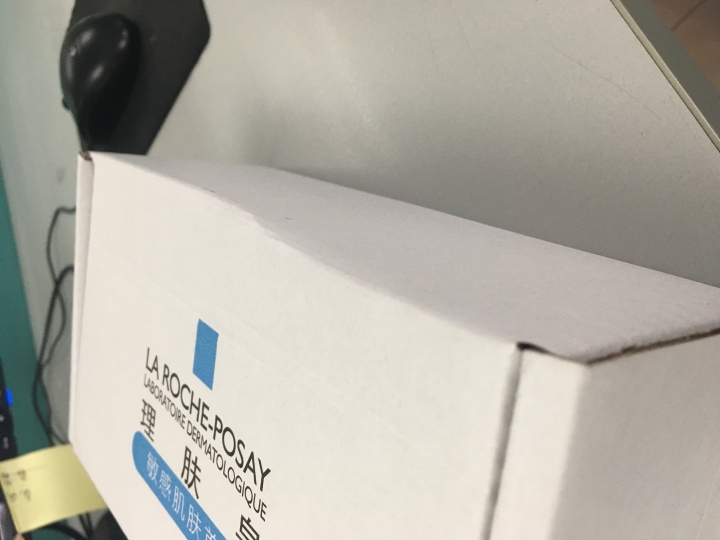

                         注:跳愣

总结:综上,在模切上其实有很多细节可以做到更好。但是综合成本更好,如上面举例关于双压线,单单机长调整模具和垫底模条就需要花费一定的时间,如果公司只注重产量就不会达到很好的效果。而在实际的过程中我们也只能在利益和质量间做一个权衡。


        因时间和篇幅有限整理了大量的图片和资料都没法堆。后续看时间再作补充吧。谢谢各位~~
如有不对的,可以探讨~~
















评分

参与人数 5共享银 +16 迷币 +18 收起 理由
shqvc + 8 + 8 吓得我赶紧给你加银子!
默凡木木 + 5 赞一个!
bzzj2000 + 5 吓得我赶紧给你加银子!
黑糖Air + 5 赞,非常实用的知识普及贴!感谢!!.
arc + 3 赞一个!

查看全部评分
