[ArtiosCAD] 从3D到纸盒2——其它3D模型的导入包装

[复制链接]

该用户从未签到

50

帖子

11

声望

570

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
260
发表于 2015-6-17 16:17:43 | 显示全部楼层 |阅读模式
在从3D到纸盒中,把简单的3D模型建立到纸盒的设计方法介绍了一下。我想在这儿把其他软件建立不同模型装配在一起再进行纸盒设计的方法简单介绍一下。
还是按照由3D到纸盒的思路,先建立对应的3D模型。这儿我用一款手机包装的例子做介绍(模型是前些年做的,因此手机的型号比较老,呵呵)。
1.建模:
内装物包括:
手机,充电器,手写笔,电池2块;缓冲结构。
所用模型为UG软件导出VRML模型(因为我用的ACAD是7.6版本的,不能直接导入PRT文件)。
其结构如下:

2.组装
新建3D文件(ctr+3),导入相应模型。其中电池导入后复制一块。

我们以缓冲结构为基础,将其它内装物移动进来。首先选择手机,分别按正交视图 、线框视图 ,再利用移动工具 (我喜欢用move design工具,而不喜欢move to point工具)。
将手机移动到对应位置,如图所示:
切换方向 ,对齐另外一个方向。
其它的部件按类似方法旋转、移动到位。我习惯于把同一平面的所有部件先放好,然后再旋转另一视图后旋转相应的图像。但在视频中因为线形太乱,所以摆放的时间也是多了些。



3.设置边界框,调用盒型库

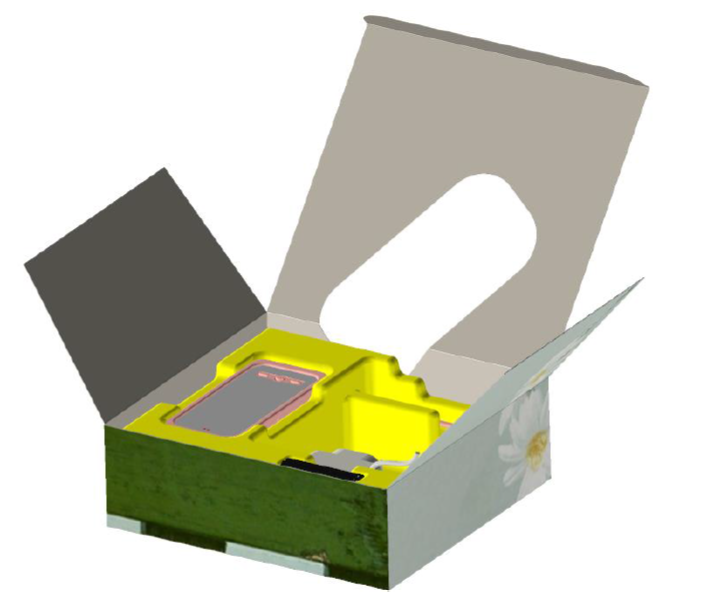

设置边界框 ,分别设置三个方向的边界。然后调用盒型库的盒型 。自动生成的盒型如下:
……
其它的还是看附件吧,在这儿贴东西太费劲儿了。


附件:
从3D到纸盒2——其他3D在ACAD中的包装设计.pdf (355.38 KB, 下载次数: 90, 售价: 2 共享银)

评分

参与人数 1共享银 +2 迷币 +20 收起 理由
Packme + 2 + 20 骚年,我看好你!

查看全部评分

包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 388

该用户今日未签到

3717

帖子

14

声望

600

共享银

管理员

Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72Rank: 72

积分
9267
发表于 2015-6-17 16:32:22 | 显示全部楼层
大赞阿。不得不给你再加个精~
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 110

该用户今日未签到

129

帖子

12

声望

276

共享银

普通VIP

Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43Rank: 43

积分
2932
发表于 2015-6-17 19:05:24 | 显示全部楼层
果然不凡,高手。
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 157

该用户今日未签到

322

帖子

10

声望

186

共享银

包装左庶长

Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42Rank: 42

积分
2455
QQ
发表于 2015-6-17 22:55:11 | 显示全部楼层
没搞懂,继续看
一个普通的我

签到天数: 91

该用户今日未签到

158

帖子

10

声望

1

共享银

包装公乘

Rank: 32Rank: 32Rank: 32Rank: 32

积分
1490
发表于 2015-6-19 08:31:45 | 显示全部楼层
学习,要加倍努力的向楼主看起
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 1

该用户今日未签到

134

帖子

10

声望

16

共享银

包装大夫

Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14Rank: 14

积分
197
发表于 2015-6-30 00:36:22 | 显示全部楼层
大神,不懂,我再慢慢摸索吧
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 188

该用户今日未签到

245

帖子

10

声望

-77

共享银

包装五大夫

Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38Rank: 38

积分
2145
发表于 2015-7-2 09:28:54 | 显示全部楼层
学习了
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

签到天数: 3

该用户今日未签到

39

帖子

10

声望

3

共享银

包装官大夫

Rank: 20Rank: 20Rank: 20Rank: 20

积分
370
发表于 2015-7-3 11:22:53 | 显示全部楼层
不错,很好。
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

32

帖子

10

声望

32

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
84
发表于 2015-7-3 17:09:30 | 显示全部楼层
楼主好厉害~~
包装迷,www.packme.cn--为包装工程师和包装工程专业及包装从业者提供专业的技术讨论平台!(如需添加个性签名请到个人资料里面修改)

该用户从未签到

32

帖子

10

声望

32

共享银

包装不更

Rank: 8Rank: 8Rank: 8Rank: 8

积分
84
发表于 2015-7-4 13:56:32 | 显示全部楼层
厉害~值得学习,MArk先
